L'atelier Formule pour diametre courroie Cours de Maths :)

Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 26/01/2014 à 19h21
Voici la methode + formule pour determiner le diametre de la courroie de nos bons vieux floppy quand ces dernieres lachent......

- Mesurer la distance entre le centre de l'axe moteur et le centre de la poulie (DisPou)
- Mesurer le diametre de l'axe moteur (là où se mets la courroie, pas la vue du dessus) (DP1)
- Mesurer le diametre de la poulie (idem, il faut prendre le diametre interne, là où vient la courroie) (DP2)

Ensuite, nous allons calculer la longeur developpée de la courroie:
- L=(2*DisPou)+1,57*(DP1+DP2)

Pour obtenir le diametre, il suffit de diviser L par Pi (3.1416)

Exemple réel:

Sur un Turbo R GT:
-DisPou=73mm
-DP1=4mm
-DP2=32mm

on applique la formule:
L=(2*73)+1,57(4+32)
L=146+(1,57*36)
L=146+56,5
L=202,5mm

Le diametre de courroie pour un lecteur de Turbo R Gt est donc: 202.5/3.1416 = 64,46 (donc 64,5 en arrondi).
Voilou, j'espere que ça servira pour certains d'entre vous.

Y'a plus qu'a trouver des courroies maintenant, ce qui va surement etre plus compliqué....


Kris - Old CPU addict

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 26/01/2014 à 19h36
Top :top
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 03/10/2014 à 10h33
Kris :
Le diametre de courroie pour un lecteur de Turbo R Gt est donc: 202.5/3.1416 = 64,46 (donc 64,5 en arrondi).


Soit c'est ton calcul, soit c'est ta formule mais une chose est sûr, le résultat est faux.

Le lecteur de mon Turbo R ne refonctionne plus. J'ai regardé dedans, la courroie flote largement. Elle est devenue trop large et mole. J'ai mesuré un diamètre de 60 mm donc elle fait forcément moins de 60 mn lorsqu'elle est neuve.

Je l'avais déjà changée avant mais le diamètre n'était pas indiqué. Il y avait juste "DFWV75C0007" comme référence.

Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 03/10/2014 à 10h40
Je suis sur de ma formule (et du calcul)....tu as peut etre un lecteur différent tout simplement (donc avec des diametres differents).
As-tu mesuré tes diametres interieurs sur les 2 poulies ?
Edité par Kris Le 03/10/2014 à 10h41


Kris - Old CPU addict

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 03/10/2014 à 10h50
Nan, le lecteur est d'origine et la courroie que j'avais achetée avant venait directement de chez Panasonic Japan. Tu peux vérifier la référence.

Il est assez difficile de mesurer la plus grande poulie car il y a un système de compte tour intégré au dessus. Il faut dévisser le compteur pour pouvoir mettre la courroie d'ailleurs (juste une visse). Edité par GDX Le 03/10/2014 à 10h57

Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 03/10/2014 à 11h08
Oui mais tu peux mesurer "par dessus" le diametre exterieur et soustraire 2*la gorge, ça te donne une valeur correcte.
Je ne vois qu'un lecteur different qui peut expliquer ton pb (d'origine ne veut pas dire que c'est le meme pour tout le monde); je regarderai la ref sur le mien ce soir.



Kris - Old CPU addict

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 03/10/2014 à 11h35
Kris :
Oui mais tu peux mesurer "par dessus" le diametre exterieur et soustraire 2*la gorge, ça te donne une valeur correcte.


Je te qu'il y a un système de compte tour au dessus. La mesure est faisable mais vraiment au pif.

Kris :
Je ne vois qu'un lecteur different qui peut expliquer ton pb (d'origine ne veut pas dire que c'est le meme pour tout le monde); je regarderai la ref sur le mien ce soir.


A ma connaissance, il n'y a pas de lecteur différent. C'est le même pour le FS-A1FX/WX/WSX/ST/GT(MSX2/MSX2+/MSXturboR). Par contre, je sais qu'il existe 2 réferences pour la courroie (DFWV75C0007 et DFWV75C0009). Les courroies ayant la ref. DFWV75C0009 sont les mêmes mais plus récentes.



Edit : Voici une photo des poulies pour te donner un idée.

http://i16.photobucket.com/albums/b40/estation/MSX/DSCN2019.jpg Edité par GDX Le 03/10/2014 à 11h55

Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 03/10/2014 à 13h59
Je ne vois vraiment pas ce qui te genes de prendre la dimension par le dessus: le capteur ne gene pas du tout !
Tu mesures le diametre exterieur auquel tu deduis 2 fois la "profondeur" (la zone ouverte avec des crans sur la poulie qui sert justement à compter les tours).
Tu dois obtenir 32mm, valeur verifiée sur poulie demontée !

Si tu as encore des doutes: http://www.audio-labo-vallespir.com/assistechnique/courroies.html

Edité par Kris Le 03/10/2014 à 14h07


Kris - Old CPU addict

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 03/10/2014 à 14h23
Kris :
Tu mesures le diametre exterieur auquel tu deduis 2 fois la "profondeur"


Je n'ai pas ce qu'il faut pour faire ça. Il faudrait que je me procure une petite règle fine et dont le bord commence par 0 cm.

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 03/10/2014 à 14h34
le truc qu'il te faut est métallique et s'appelle un reglet ;)


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 03/10/2014 à 16h27
Oui, c'est ça. Merci pour le nom.

Sinon, je peux le faire avec un cure dent en faisant une marque dessus puis mesurer. Edité par GDX Le 03/10/2014 à 16h31

Metalion Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 23/12/2009 à 15h32

Messages: 1444

Le 03/10/2014 à 20h45
GDX :
il existe 2 réferences pour la courroie (DFWV75C0007 et DFWV75C0009). Les courroies ayant la ref. DFWV75C0009 sont les mêmes mais plus récentes.


J'ai une DFWV75C0009 neuve encore en stock.

Je viens d'aller voir sur le sachet si il y avait une quelconque dimension indiquée mais non.



Il y en a régulièrement sur eBay : http://www.ebay.com/itm/360592336503


MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 24/10/2014 à 15h33
Metalion :
Il y en a régulièrement sur eBay : http://www.ebay.com/itm/360592336503


En effet, il y en a aussi des beaucoup moins chères que celle-ci en cherchant un peu. :top

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 06/09/2021 à 14h07
Je viens de trouver cette information très interessante:

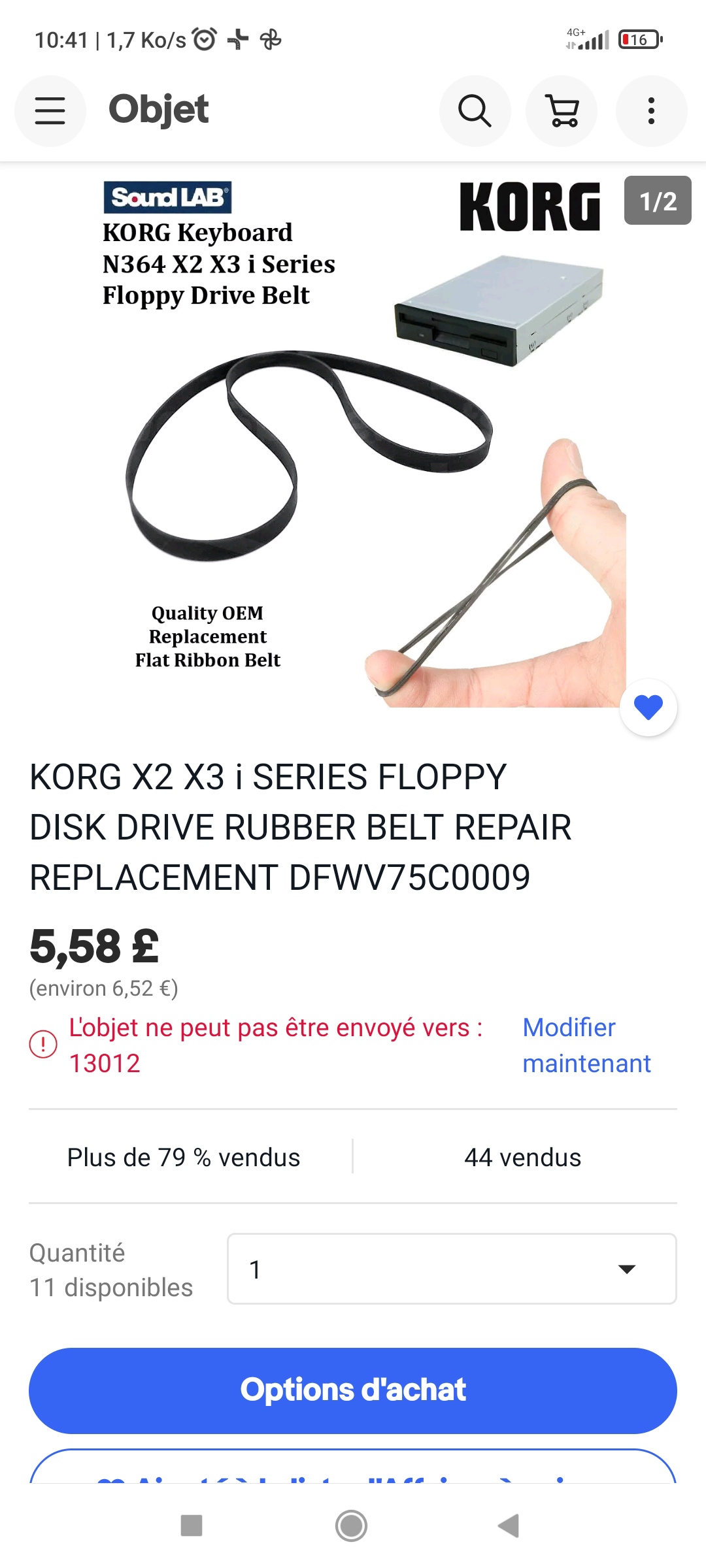

On sait donc que les synthétiseur Korg séries:
X2, X3 et I ont un lecteur de disquettes dont le "Disk Drive Rubber" est de marque "Panasonic" et plus précisément, un " DFWV75C0009 " :top

Les courroies pour ces synthétiseur s se vendent beaucoup moins chères que spécialement pour MSX :D

La question suivante se pose donc...Et si les lecteurs de ces machines étaient les mêmes que sur les MSX Panasonic :kiss

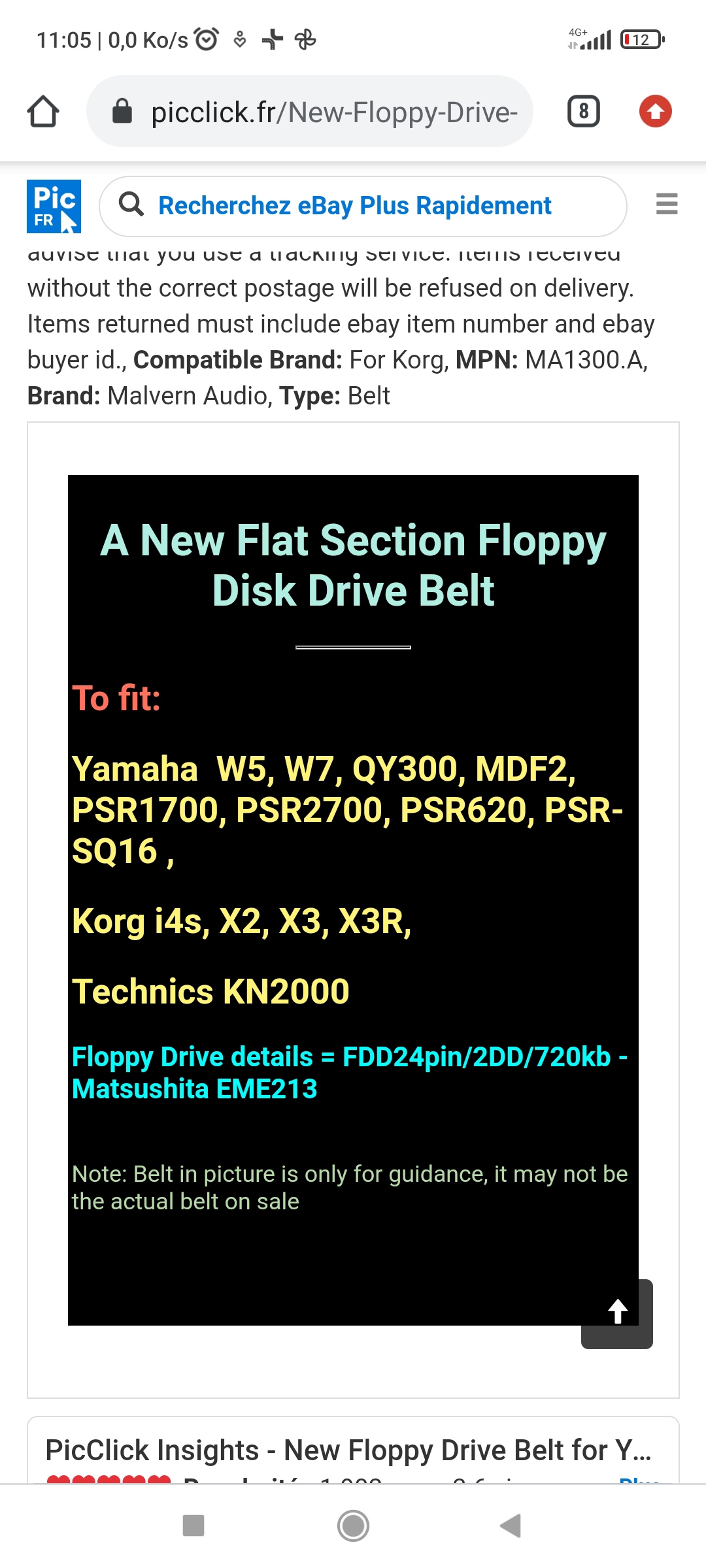

Encore quelques modèles de synthétiseurs avec lecteur compatible. :D


Précision faite par le vendeur, il s'agit des lecteurs FDD24PIN/2DD/720KB models identifiés comme EME213

Et là, " je crois que la question elle est vite repondue" :D

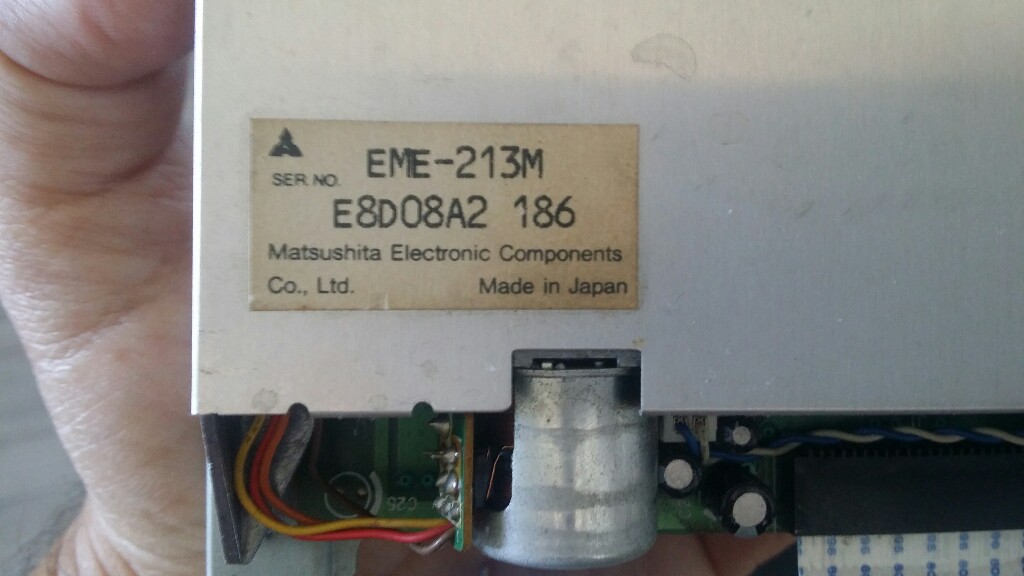

Voici l'étiquette de mon lecteur de disquette collée sur le capot en metal

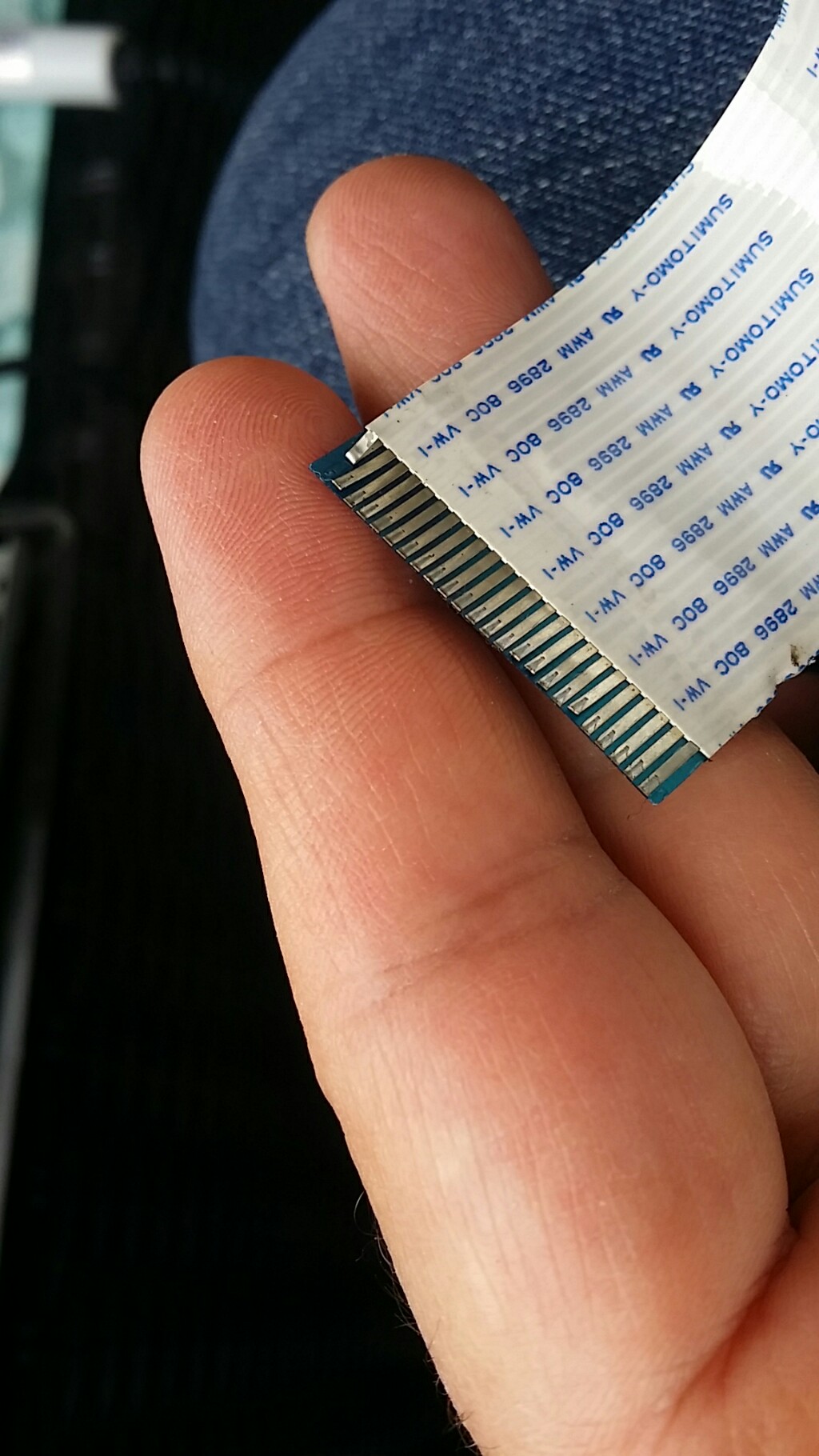

Il y a bien 24 pins sur le lecteur du A1-WX :tchin

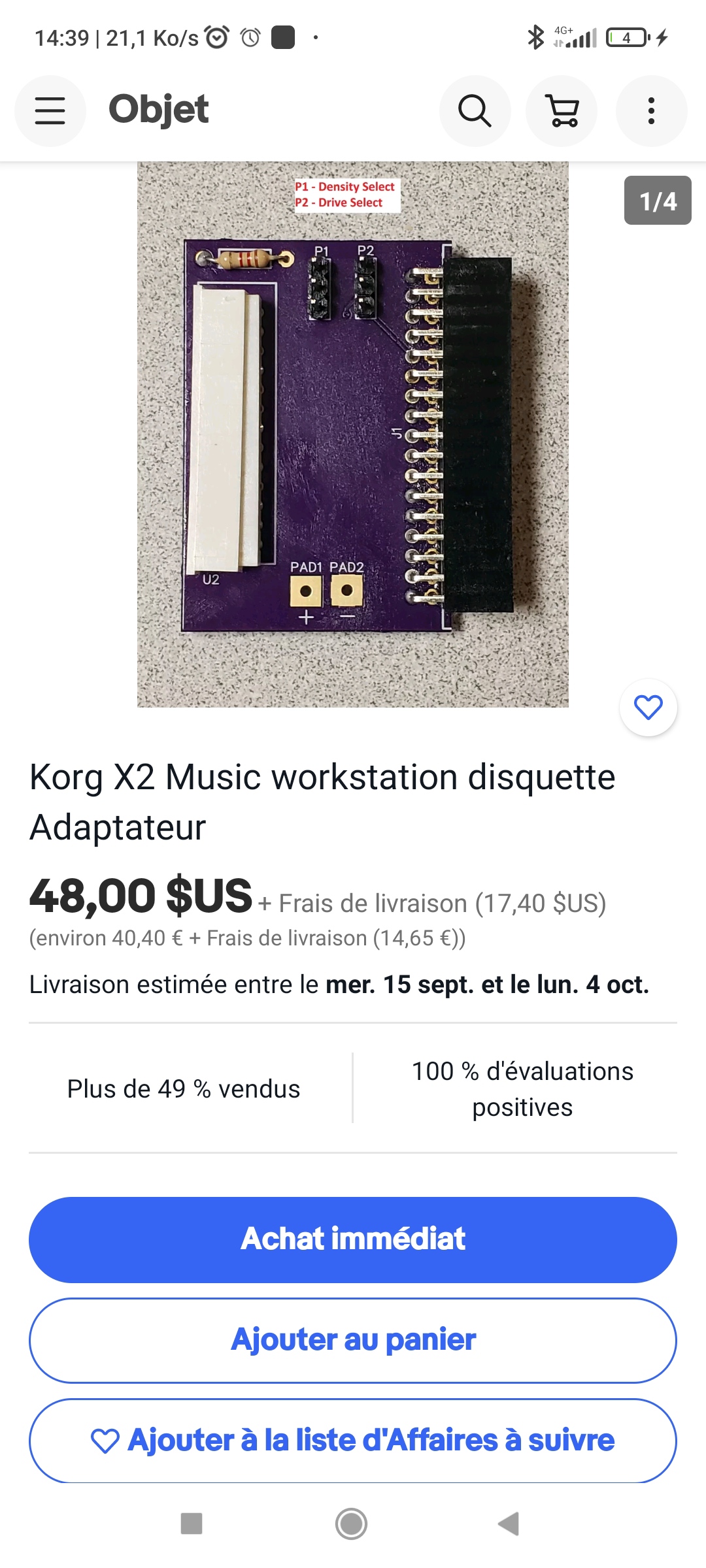

Édit: Pour ceux qui ont peur de bricoler, sur eBay, on trouve ce genre de convertisseur.. reste à savoir si c'est pour mettre un DD/720 standard ou alors HD/1440 standard en lieu et place du lecteur d'origine.


Ça peut en inspirer d'autres :top Edité par igal Le 06/09/2021 à 14h45


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Metalion Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 23/12/2009 à 15h32

Messages: 1444

Le 06/09/2021 à 17h44
Bien vu !!!
:top


MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
