L'atelier [RESOLU] Extension 9958 Simplifiée Mettre en oeuvre une Extension 9958 sans "ExtRrom" 2+.

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 28/05/2013 à 10h40
Salut à tous.

Afin de permettre au plus grand nombre l'accès au "Multi-VDP", j'ai redessiné l'implantation de l'Extension MSX2+.

Au passage, je rappel que l'extension MSX2/2+ revient pour beaucoup au travail de Fabf. Merci à lui :top

Cette version permet le support d'un VDP 9958, 128Ko de Vram et le décodage de l'adresse d'accès du VDP sans le support de "EXTROM MSX2+".

Evidemment, les possesseurs d'un MSX2 se satisferont largement de ce kit puisqu'il est très aisé de changer les deux ROMS en interne :top

De fait vous pouvez au choix, laisser ou retirer le VDP interne 9938.

Notez bien qu'il n'y a aucun intérêt de supprimer le VDP interne (9938) sauf si vous le remplacez par un VDP 2+ (9958).

Voici l'implantation:


Je vais m'essayer à un tutoriel en images avec 4 étapes principales:

1) Préparation et mise en place du matériel.
2) Câblage de l'adresse du décodage LS => Slot.
3) Câblage du VDP => Slot.
4) Câblage de la VRAM => VDP.

A suivre... Edité par igal Le 12/07/2013 à 17h15


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 28/05/2013 à 11h01
:top
Petite question bête : cette carte d'extension a l'air de fonctionner en I/O :hum


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/05/2013 à 12h28
@MSXlegend: oui c'est du I/O uniquement pour les accès au VDP.

@igal:
  • C'est sur quels port I/O que ta carte réagit?
  • 88h à 8Ah ou 98h à 9Ah ?
  • Si carte destinée au MSX2 alors il te manque une gestion du /BUSDIR ;)

Si ta carte réagit aux accès sur ports 98h à 99h alors il te faudra enlever le V9938 interne ou à minima couper les pistes des broches /CSR et /CSW.

[Edit1:]
Question:
C'est quoi la référence à chercher sur eBay pour les connecteur de port cartouche MSX?
Merci pour votre aide :)
Pour info hier soir dans ma boite j'avais les supports de VDP commandés sur eBay, ils m'ont couté la peau du c*l qu'on s'arrache avec une pince (c'est dire si ça fait mal ;)
y en a aussi cher de frais de port que de support :( mais ils sont à tulipe et plaqué or. Je posterai une photo ce soir dans le sujet VSU/VDU ;)

[Edit2:]
J'ai trouvé chez DigiKey, mais rien que le prix hors frais de port ça pique! :) http://www.digikey.fr/product-detail/fr/EBC25MMRN/S7336-ND/1922825 Edité par z80 Le 28/05/2013 à 13h05


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 28/05/2013 à 12h30
oui oui Legend tu ne te trompes pas l’extension msx2 est "partiellement I/O" car on peut mettre la rom de cette dernière sur un slot libre.

Par exemple sur le Kubo la carte d’extension serra dans la partie console du kubo et la sub rom elle serra dans le Kubo-x sur le slot expander.

Dans mon cas le montage est plus simple puisqu"il n'y a pas le décodage effectué par les 74LS/HC. je récupères juste directement les signaux de mon ancien VDP.
Google+
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 28/05/2013 à 13h12
Pour les supports de VDP j'en ai a dispos au cas ou j'en avais commandé 15 ce qui fait une petite vingtaine en trop pour mon usage perso.

ton connecteur est intéressant même si le prix est fort si tu regardes quand on fabrique sois même ce genre de connecteur il faut compter la cartouche a dépouiller du connecteur les pattes que l'on ressoudes dessus après et la construction de ces derniers a l'air bien plus robuste que ce qu'on peut fabriquer maison.

Google+
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/05/2013 à 14h37
galine :
Pour les supports de VDP j'en ai a dispos au cas ou j'en avais commandé 15 ce qui fait une petite vingtaine en trop pour mon usage perso.



ton connecteur est intéressant même si le prix est fort si tu regardes quand on fabrique sois même ce genre de connecteur il faut compter la cartouche a dépouiller du connecteur les pattes que l'on ressoudes dessus après et la construction de ces derniers a l'air bien plus robuste que ce qu'on peut fabriquer maison.




En fait dans les années 90 quand je bricolais sur des carte pour MSX, j'achetais ce genre connecteur mais pour 20 ou 25Frs ! pas 6 euro!! :@



Bon j'en aurai besoin juste pour prototyper, après si je tire une(des) cartes, je choisirai l'option "gold plated" :top

Je vais essayer de me sortir les doigts du c*l ce week-end pour sortir un circuit imprimé potable :) histoire de pouvoir faire un chiffrage pas trop débile.


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 28/05/2013 à 17h27
un vrai circuit imprimé dans les regles de l'art ne serrait pas de trop vue la gallere que c'est de souder en tranchée et bonjour le stress des manipulations avec ce type de montage un rien fait péter les soudures
Google+
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/05/2013 à 21h12
Comme ça à la louche et sans compter le placage or sur le connecteur MSX, je tablerai sur du 200 à 250 euro pour 10 exemplaires avec trous métal, vernis, sérigraphie.


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 28/05/2013 à 21h30
Bonsoir à tous ;)

Désolé de pas avoir répondu plus tôt, j'ai soudé comme un malade depuis ce matin.

@Légend: Oui le périphérique fonctionne en I/O complètement. Je veux dire par là..
Pas de [Slot Select], pas de [BusDir] ni même de [Int].

@Z80: Tu as tout à fait raison, j'avais oublié de corriger le câblage de VDP pour passer du 9938 au 9958 objectif atteint par la suite.
Concernant le câblage, mis à part le VDP, les LS aussi n'étaient pas complet au niveau du dessins.
J'ai donc corrigé en ajoutant les signaux manquants câblés sur mon extension Msx2+ fonctionnelle. (dessin à venir pour demain :p ..)
Encore une chose.
Comme expliqué plus haut à MsxLégend:
L'extension en tant qu'Extension MSX2 => MSX2+ ou encore autrement envisagée comme MSX2 => MultiVDP fonctionne parfaitement sur mes 2 connecteurs 100% I/O présents sur mon ExpanderX4 de Jipe.
Si tu as des testes SOFTWARE à me soumettre, je peux les faire sur deux configurations différentes:
8280 d'origine => Extension MSX2+.
8250 MSX2+ => Extension MSX2+.
Je sais pas si ces infos sont utiles au projet VDU, Multivdp ou autre.... ;)
Concernant l'adresse selon le câblage, je suis désolé mais je ne saurai te dire à quelle adresse exacte répond le VDP sur l'Extension MSX2+.
Je ne sais pas du tout à quelle adresse répond la carte mais je peux te dire que tout fonctionne parfaitement.

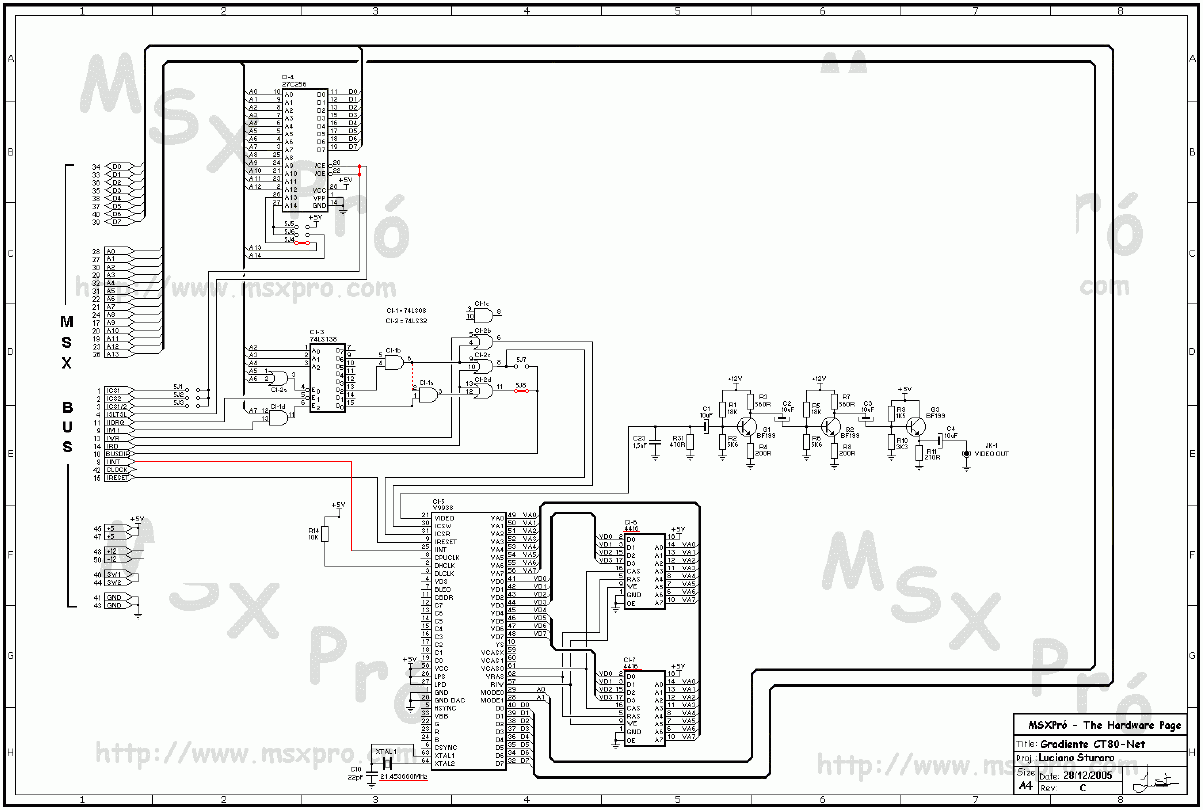

Voici le schéma de départ CT80. Tu sauras déterminer l'adresse en question.


J'allais oublier.
Pour le connecteur EDGE 50 Mâle, je guillotine un jeu Master system ou encore mégadrive.
Si tu cherches des connecteurs EDGE 50 Femelles, t'en trouvera chez Tototek ici => http://www.tototek.com/store/index.php?main_page=product_info&cPath=22&products_id=78. (ou encore dans des accessoires Master System lol)

@Galine:
Si t'as de quoi me mettre 5 socket VDP de coté, c'est cool.
Il me semble que j'ai du matériel à t'envoyer, mais je sais plus quoi.
Autrement Mp moi des trucs dont t'as besoin...(J'ai des Slot Edge femelle et plein d'autres bonnes choses :D )
Si t'as pas de Méga Sram SCC 512, je peu t'en filer une. J'ai des FlashRom PLLC etc...Etc..

Je dois aussi des cartouches à je sais plus qui :fou

Voici le Mapper des VRAM:

Positionnement des composants:


Soudure des composants:


Attention à la qualité des cartes:

Il suffit de couper le contact:


GND et +5V: (Le VDP doit être corrigé)


Impression du câblage en miroir pour faciliter le travail:


Début de tricotage:


L'avancée du travail:


Vue de près:


Je posterai plus tard la version corrigée/complété de l'Extension MSX2+ simplifiée ;) Edité par igal Le 28/05/2013 à 22h16


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 28/05/2013 à 21h37
intéressant ça car vue ma grande maitrise du spaghetti je ne te racontes pas l'angoisse a chaque fois que je monte ce genre de truc -_-. 'j'ai peur de ne pas tout assimiler correctement, j'ai peur de me planter lors du montage, j'ai peur lors de la première mise en route en bref je ne suis pas le roi du spaghetti ^^.
Google+
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/05/2013 à 21h42
en fait c'est le connecteur mâle qui m'intéresse, parce que le femelle il est présent sur le MSX! :D


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 28/05/2013 à 21h56
:| :D :love :tea
J'en veu un ^^



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/05/2013 à 22h35
TurboSEB :
:| :D :love :tea

J'en veu un ^^




Un connecteur mâle? :hum


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 28/05/2013 à 22h39
Ben non, une extention 9958:D

Pour eviter de modifier un MSX definitivement ^^ Edité par TurboSEB Le 28/05/2013 à 22h41



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 28/05/2013 à 23h05
@TurboSeb: Cette carte est déjà destinée en tant que remerciement.

Si je dois en faire une autre, promis elle sera pour toi :top (Par contre faut pas être pressé :p ) Edité par igal Le 28/05/2013 à 23h06
