L'atelier Câble vidéo Yamaha YIS503-CX5M

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 19/03/2013 à 11h28

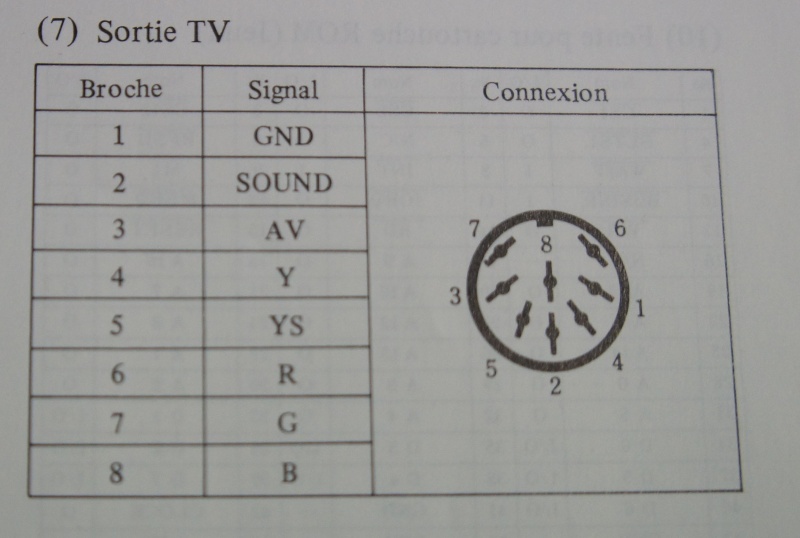

Voila le câble vidéo pour les Yamaha YIS503 et CX5M


Fabf MSX page
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10012

Le 19/03/2013 à 11h34
ce cable est identique a ceux des Turbo-r , Panasonic , Sony , Cx5mII

3 AV = +12V
4 Y = synchro
5 YS = +5V

:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5276

Le 19/03/2013 à 14h05
Le din8 est lui aussi un standard comme la peritel (a quelques exeption pret !!)

J'ai eu l'occasion de le tester sur plusieur msx dont voici la liste:
HB F700, MSX Turbo-R,Yamaha YLS 503F,Panasonic A1F, Sony 2+, Panasonic MSX2 et 2+, Sony HBF9 , Yamaha CX5 , CX5 MII la liste est longue ;)

> Philips NMS-8250 MSX2+ avec F4h | 4096Ko | 192Ko Vram
> Philips VG-8235 MSX2+ | 4096ko | 720ko D7
> Philips NMS-8220 MSX2+ |128Ko | => NeoDream MSX
> Sony HB-F1 MSX2 Jap [Red] | alim 220v | (vu dans MGS5)
> Sony HB-F1XDmk2 jap (lecteur d7 fixé)
> Wavy MSX2+ | 128ko | FM | (pb synchro)
* 512ram, FM stereo, Konami SCC+,funrice,DevBoard,SCC flash, konami flash,Ascii flash etc...
E-mail Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 19/03/2013 à 14h09
:siffle

http://www.msxvillage.fr/wiki/wiki.php?title=connecteur-rvb-des-msx-panasonic-sony-et-yamaha

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5276

Le 19/03/2013 à 15h22
GDX :
:siffle



http://www.msxvillage.fr/wiki/wiki.php?title=connecteur-rvb-des-msx-panasonic-sony-et-yamaha




ah oui carrement :siffle

> Philips NMS-8250 MSX2+ avec F4h | 4096Ko | 192Ko Vram
> Philips VG-8235 MSX2+ | 4096ko | 720ko D7
> Philips NMS-8220 MSX2+ |128Ko | => NeoDream MSX
> Sony HB-F1 MSX2 Jap [Red] | alim 220v | (vu dans MGS5)
> Sony HB-F1XDmk2 jap (lecteur d7 fixé)
> Wavy MSX2+ | 128ko | FM | (pb synchro)
* 512ram, FM stereo, Konami SCC+,funrice,DevBoard,SCC flash, konami flash,Ascii flash etc...
E-mail Site web
metalgear Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 12/10/2009 à 17h29

Messages: 778

Le 19/03/2013 à 17h40
Tiens en parlant de cable...possible d'avoir un schema de sortie peritel-RCA pour le 700?

MSXien...pur et dur et toujours Supmsx
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10012

Le 19/03/2013 à 22h43
tu veux sans doute parler de la sortie DIN 5 vers RCA ?

:noel
Site web
metalgear Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 12/10/2009 à 17h29

Messages: 778

Le 20/03/2013 à 13h47
Le problème du 700 (français) ,c'est qu'il faut une prise peritel et en fait est-il possible d'avoir une simple audio/video rca cinch pour brancher sur
la télé,je comprends que ça ne sera pas la même qualité mais juste pour une télé sans peritel

MSXien...pur et dur et toujours Supmsx
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10012

Le 20/03/2013 à 14h26
c'est prévu d'origine sur la prise Audio/Video mais en relisanr le service manualdu 700 on voit que le signal est uniquement en noir et blanc :(

:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5276

Le 20/03/2013 à 14h49
metalgear :
Le problème du 700 (français) ,c'est qu'il faut une prise peritel et en fait est-il possible d'avoir une simple audio/video rca cinch pour brancher sur

la télé,je comprends que ça ne sera pas la même qualité mais juste pour une télé sans peritel




En repiquant la sortie video 4 et une masse 1 sur din8, c'est ok pour l'image .....normalement :gne

> Philips NMS-8250 MSX2+ avec F4h | 4096Ko | 192Ko Vram
> Philips VG-8235 MSX2+ | 4096ko | 720ko D7
> Philips NMS-8220 MSX2+ |128Ko | => NeoDream MSX
> Sony HB-F1 MSX2 Jap [Red] | alim 220v | (vu dans MGS5)
> Sony HB-F1XDmk2 jap (lecteur d7 fixé)
> Wavy MSX2+ | 128ko | FM | (pb synchro)
* 512ram, FM stereo, Konami SCC+,funrice,DevBoard,SCC flash, konami flash,Ascii flash etc...
E-mail Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5276

Le 20/03/2013 à 15h43
J'en ai profité pour mettre une peritel sur mon hb700 :p ça revenais trop cher a fabriquer un cable rgb din8 :gne




ps: c'est biensur le meme principe pour les autres modeles avec Din8 ;) Edité par MSXlegend Le 20/03/2013 à 15h47

> Philips NMS-8250 MSX2+ avec F4h | 4096Ko | 192Ko Vram
> Philips VG-8235 MSX2+ | 4096ko | 720ko D7
> Philips NMS-8220 MSX2+ |128Ko | => NeoDream MSX
> Sony HB-F1 MSX2 Jap [Red] | alim 220v | (vu dans MGS5)
> Sony HB-F1XDmk2 jap (lecteur d7 fixé)
> Wavy MSX2+ | 128ko | FM | (pb synchro)
* 512ram, FM stereo, Konami SCC+,funrice,DevBoard,SCC flash, konami flash,Ascii flash etc...
E-mail Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5684

Le 16/06/2014 à 22h13
Pour info : Vue sur cette annonce la liste des Msx compatible avec le cable du HB700 et TurboR ^^

WITH THIS CABLE YOU CAN CONNECT:

-----------------------
Sony HB-F700
Sony HB-F9
Sony HB-F1
Sony HB-F1-II
Sony HB-F1XD
Sony HB-F1XDJ
Sony HB-F1XV
-----------------------
Sanyo WAVY PHC-35J
Sanyo WAVY PHC-70FD
Sanyo WAVY PHC-70FD2
-----------------------
Panasonic FS-A1
Panasonic FS-A1F
Panasonic FS-A1FX
Panasonic FS-A1WX
Panasonic FS-A1WSX
Panasonic FS-A1ST
Panasonic FS-A1GT
-----------------------
Yamaha CX5MII
Yamaha CX5MII/128
Yamaha CX7M/128
Yamaha YIS503II
Yamaha YIS503III
Yamaha YIS805
-----------------------

TO ANY TV/MONITOR EQUIPPED WITH SCART

(note: NOT SUITABLE FOR JAPANESE TV EQUIPPED WITH JP-21 SCRAT-LIKE CONNECTOR!)

http://www.ebay.fr/itm/MSX-SONY-HB-PANASONIC-FS-SANYO-WAVY-YAMAHA-8-PIN-RGB-A-V-SCART-CABLE-1-2M-/121349241221

A cette liste je pensse que l'on peu rajouter les Sony HBF500 pal/secam et le Yamaha CX7/128, je sais je chipote :p Edité par TurboSEB Le 16/06/2014 à 22h22


MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 18/06/2014 à 01h31
Quel est l'intérêt de faire un gros trou pour mettre une péritel alors qu'il y a déjà une prise RGB ?
Le MSX perd beaucoup de sa valeur avec ce gros trou. Il vaut mieux payer un ou deux euro de plus pour une prise DIN.

popolon Membre non connecté

Touriste

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 44

Le 18/06/2014 à 08h47
Mais tout l'interet est la :
faire un gros trou dans le boitier d'un MSX ^^

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 18/06/2014 à 14h32
Tiens v'là une photo qui devrait te plaire :



http://www.passionmsx.org/modules/smartsection/item.php?itemid=27

J'ai trouvé ton maitre. :lol Edité par GDX Le 18/06/2014 à 14h33
