Lien annexe : Covox, comment en fabriquer un ?

Je me suis fait plaisir (encore une fois) sur mon VG-8235/00 fétiche
Pour rappel: MSX en excellent état physique -> Modif MSX2+/ 4096Ko/ No wait/ 720Ko

Je lui est tout simplement intégrés une carte son PCM 8 bits jusqu'à 44Khz, que je tenais a vous faire partager

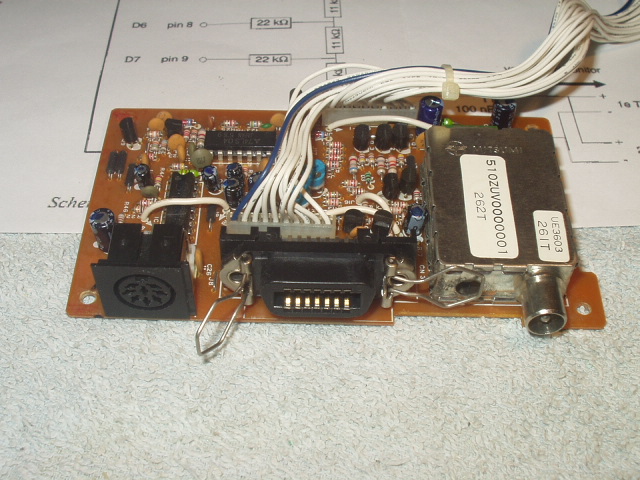

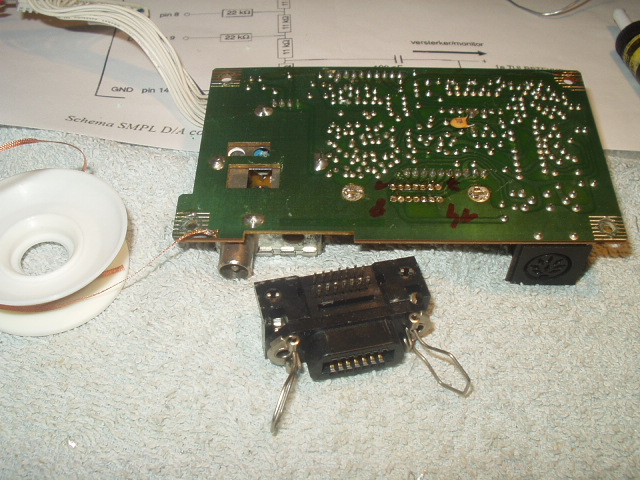

Je me prépare a dessouder la connectique DB9


Je dégage les trous au passage pour la suite des opérations

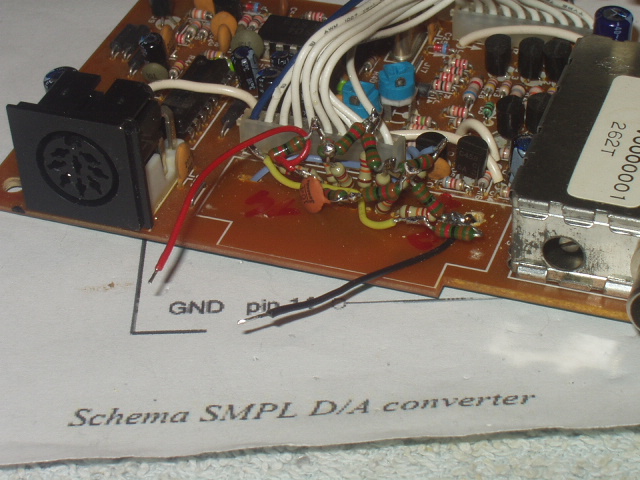

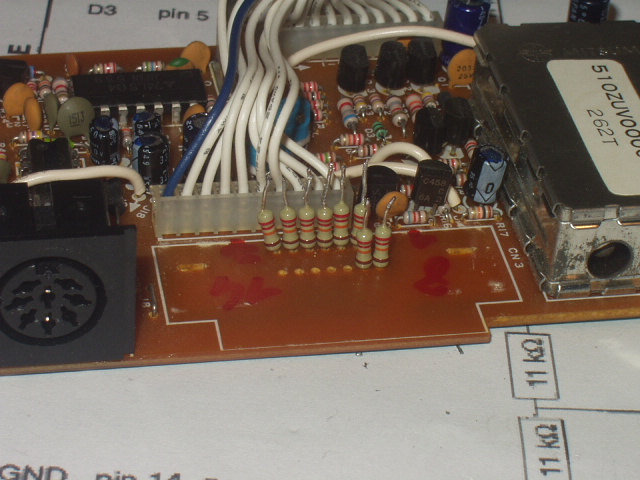

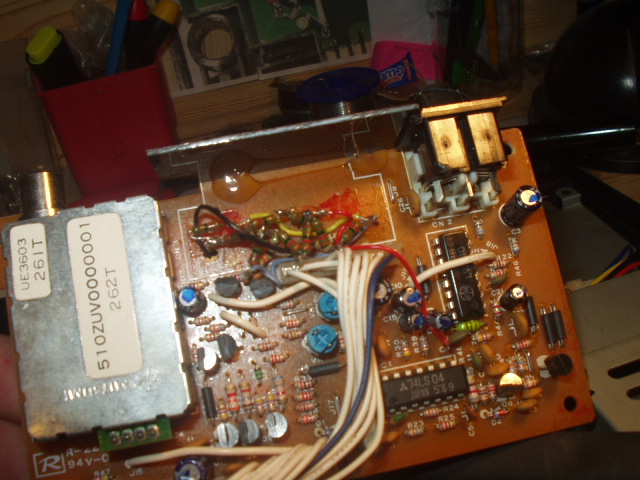

Je monte les resistances directement sur le CI


Pas très esthétique, mais ça ne prend pas de place

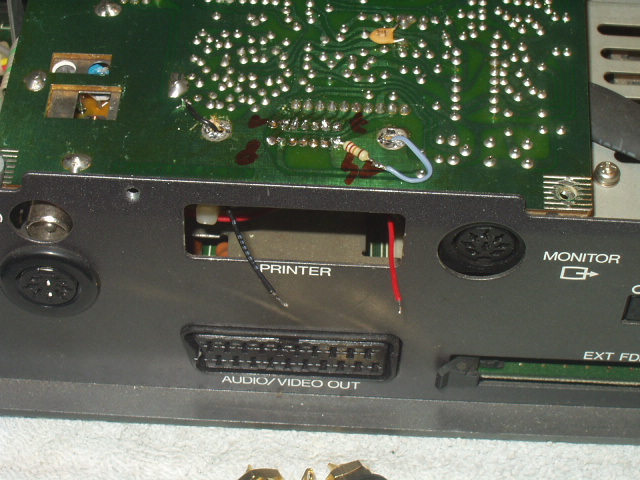

1ere aperçu, reste cache +RCA a faire


Je découpe un boitier DVD (rigide de préférence!)

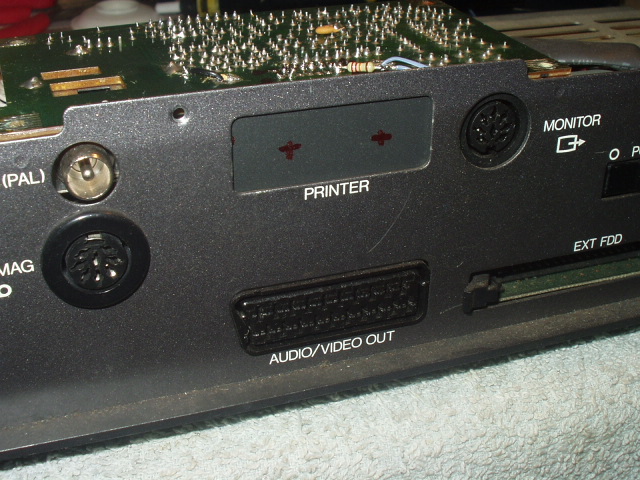

Je positionne le cache découpé soigneusement pour la prise des cotes (2 petits points de colle à chaud)


Repérage pour les 2 prises RCA /F, puis perçage


Découpe d'un plastique en forme d'equerre rigide...

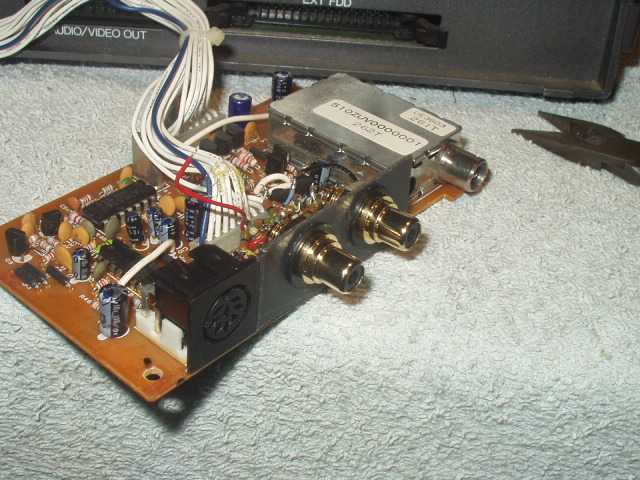

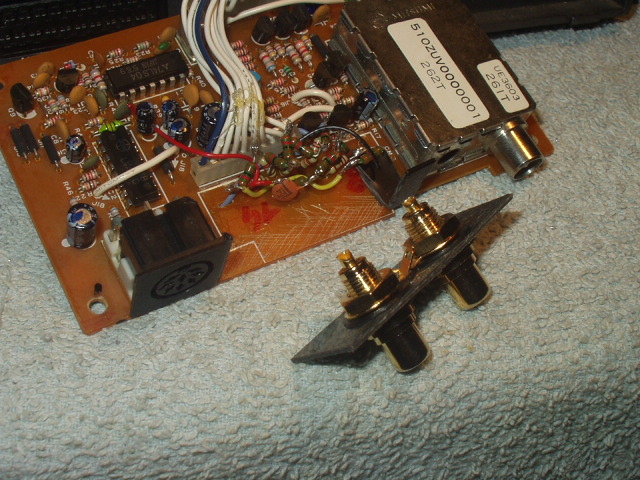

Les RCA sont misent en place ainsi que la barre de force


Quelques points de colle extra forte. J'ai renforcé (apres l'avoir testé) avec de la colle a chaud

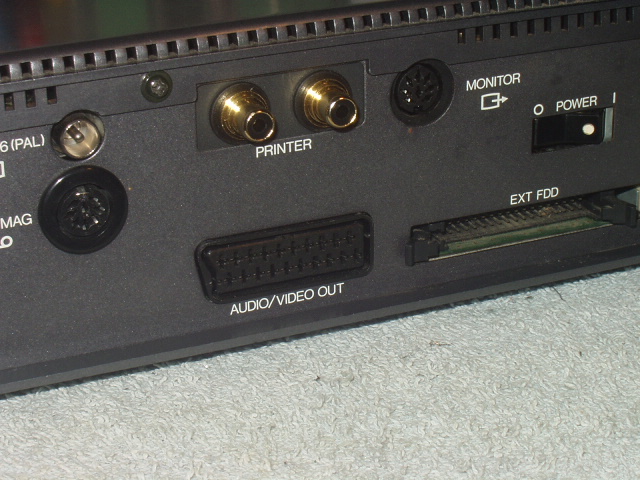

Il ne reste plus qu'à le mettre en place


Moi je trouve que ça lui donne un style Edité par MSXlegend Le 22/04/2023 à 18h15

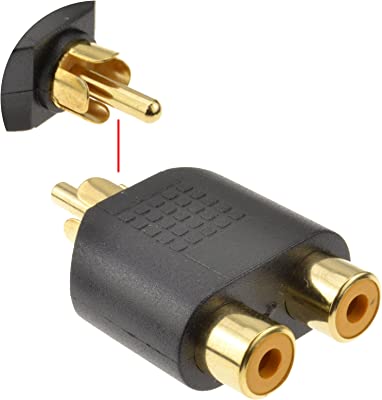

Ben c’est pas la sortie Droite et Gauche ?

Peg'

c'est pas con car ce genre d'accessoire on ne sait jamais ou on l'a rangé , ou surtout pas rangé depuis la derniére fois qu'il a servi
