L'atelier carte adaptateur Turbo-R <> lecteur de disquette PC Vous voulez remplacer le lecteur de disquette d'origine du Turbo-R?
Pour ceux qui serait intéressé par le remplacement du lecteur de disquette d'origine d'un MSX Turbo-R par un lecteur de disquette d'un PC.
Je me suis lassé de changer la courroie tous les 5 à 10 ans. Donc sur les conseils de Jipe, j'ai fait l'acquisition de lecteurs de disquettes 1.44 MB de PC.
Suivant le modèle de lecteur il faut effectuer quelques modifications sur le lecteur de disquette PC (plus ou moins nombreuses selon le modèle).
Ensuite il reste un obstacle commun à tous les modèles de lecteur de disquette 1.44 MB PC, leur connecteur de bus n'est pas du même format que celui du MSX Turbo-R.
En effet ils sont doté d'un connecteur 34 broches (2x17 au pas de 2,54mm) comme celui des MSX2 NMS805x, NMS8280, HBF700F, etc...
Le MSX Turbo-R à un connecteur à 24 broches (1x24 au pas de 1,25mm), de plus l'alimentation est incluse dans les 24 broches. Ce qui n'est pas le cas du connecteur 34 broches.
J'ai donc dessiné et fait fabriquer des circuits imprimés (PCB) (5 prototypes de chaque version) pour les lecteur 1,44 MB PC suivants:

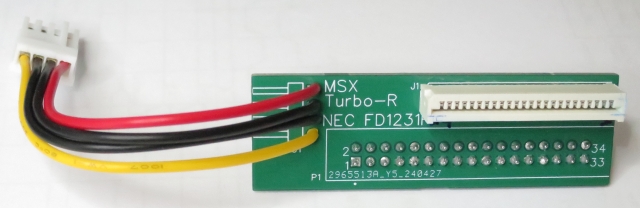

NEC-1231H (besoin du petit câble rouge, noir, noir, jaune pour alimenter le lecteur)
ALPS-DF354H090F (pas besoin du petit câble rouge, noir, noir, jaune pour alimenter le lecteur)
SAMSUNG-SFD321B (besoin du petit câble rouge, noir, noir, jaune pour alimenter le lecteur)
Voici des photos d'illustration:

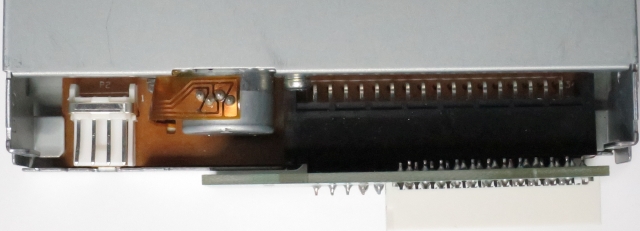

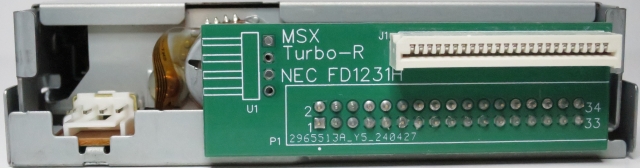

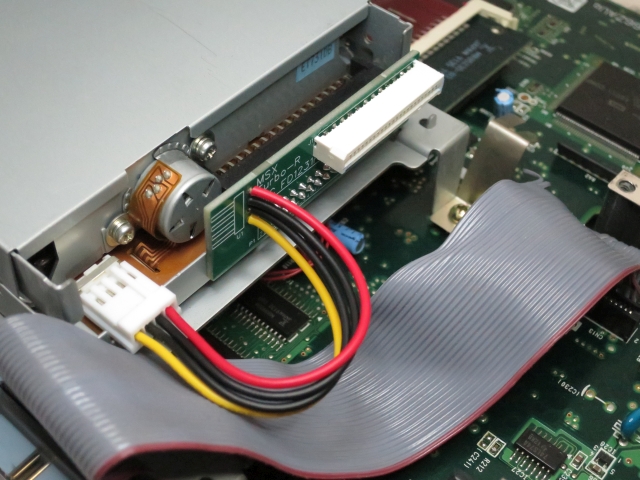

NEC-1231H

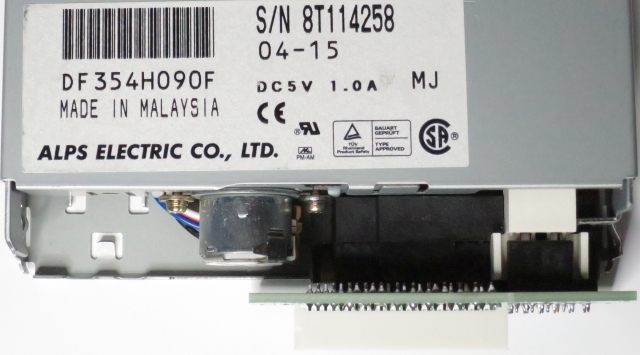

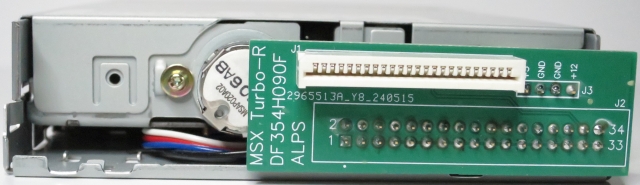

ALPS-DF354H090F

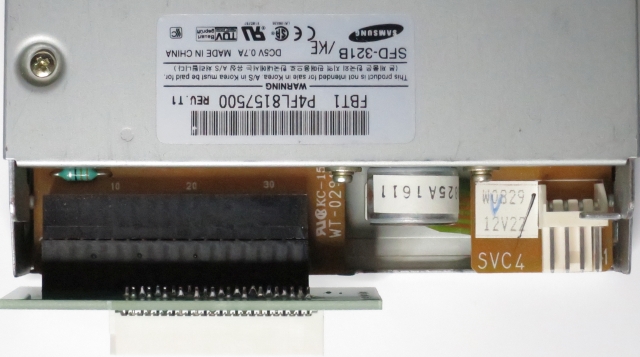

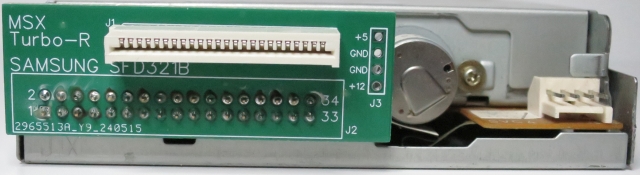

SAMSUNG-SFD321B
J'ai déjà mis à disposition la version pour le NEC-1231H en source ouverte (Open Source Hardware) à l'adresse suivante:
https://oshwlab.com/mybricology/fdc24tofdc34
Ça vous permet de faire fabriquer le PCB chez JLCPCB, et aussi d'avoir accès à une forme de notice de montage (en anglais) agrémentée de photo prise lors du montage sur mon MSX Turbo-R GT.
Pour la version NEC et SAMSUNG, comptez entre 4,75€ et 5€ l'unité (si on rapporte le prix des différentes pièces qui sont vendu par lot de "n" unité au prix unitaire....)
C'est juste pour vous donner une idée du coût unitaire à date (mai 2024).

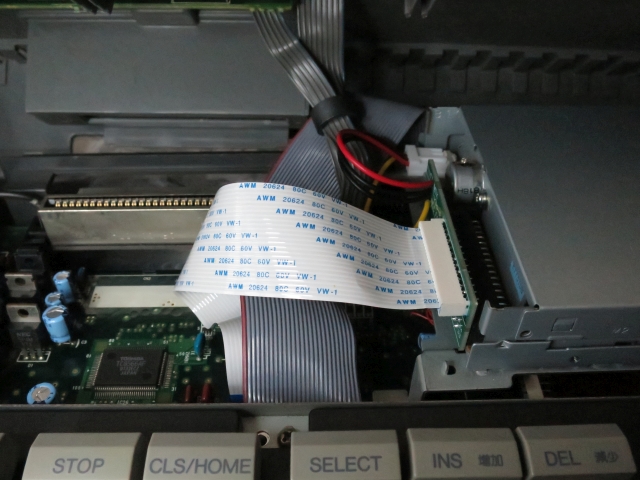

Exemple:

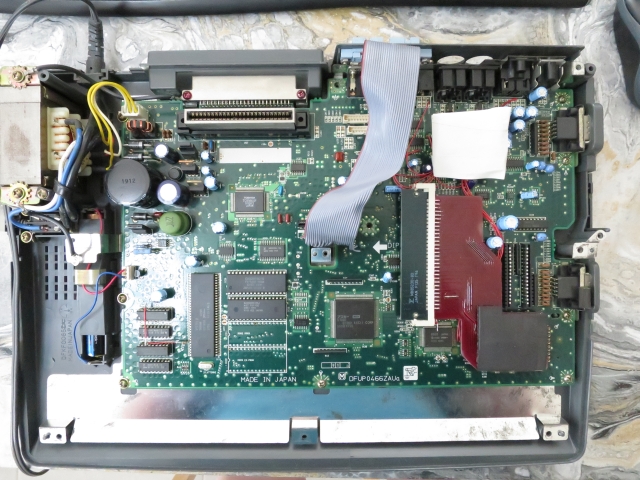

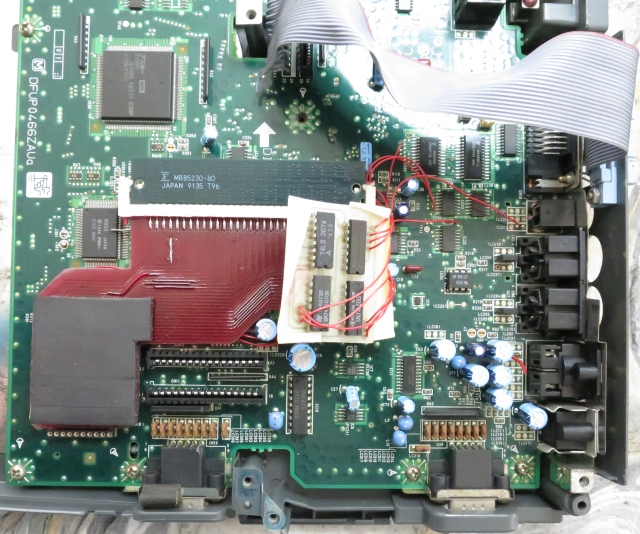

Comme vous pouvez le constaté, mon Tubo-R GT n'en est pas à sa première modification/upgrade:
VRAM 192KB
RAM 1MB SIMM
Sortie pour 2eme lecteur de disquette
Edité par z80 Le 29/05/2024 à 14h35
Je me suis lassé de changer la courroie tous les 5 à 10 ans. Donc sur les conseils de Jipe, j'ai fait l'acquisition de lecteurs de disquettes 1.44 MB de PC.
Suivant le modèle de lecteur il faut effectuer quelques modifications sur le lecteur de disquette PC (plus ou moins nombreuses selon le modèle).
Ensuite il reste un obstacle commun à tous les modèles de lecteur de disquette 1.44 MB PC, leur connecteur de bus n'est pas du même format que celui du MSX Turbo-R.
En effet ils sont doté d'un connecteur 34 broches (2x17 au pas de 2,54mm) comme celui des MSX2 NMS805x, NMS8280, HBF700F, etc...
Le MSX Turbo-R à un connecteur à 24 broches (1x24 au pas de 1,25mm), de plus l'alimentation est incluse dans les 24 broches. Ce qui n'est pas le cas du connecteur 34 broches.
J'ai donc dessiné et fait fabriquer des circuits imprimés (PCB) (5 prototypes de chaque version) pour les lecteur 1,44 MB PC suivants:
NEC-1231H (besoin du petit câble rouge, noir, noir, jaune pour alimenter le lecteur)
ALPS-DF354H090F (pas besoin du petit câble rouge, noir, noir, jaune pour alimenter le lecteur)
SAMSUNG-SFD321B (besoin du petit câble rouge, noir, noir, jaune pour alimenter le lecteur)
Voici des photos d'illustration:
NEC-1231H
ALPS-DF354H090F
SAMSUNG-SFD321B
J'ai déjà mis à disposition la version pour le NEC-1231H en source ouverte (Open Source Hardware) à l'adresse suivante:
https://oshwlab.com/mybricology/fdc24tofdc34
Ça vous permet de faire fabriquer le PCB chez JLCPCB, et aussi d'avoir accès à une forme de notice de montage (en anglais) agrémentée de photo prise lors du montage sur mon MSX Turbo-R GT.
Pour la version NEC et SAMSUNG, comptez entre 4,75€ et 5€ l'unité (si on rapporte le prix des différentes pièces qui sont vendu par lot de "n" unité au prix unitaire....)
C'est juste pour vous donner une idée du coût unitaire à date (mai 2024).
Exemple:
Comme vous pouvez le constaté, mon Tubo-R GT n'en est pas à sa première modification/upgrade:
VRAM 192KB
RAM 1MB SIMM
Sortie pour 2eme lecteur de disquette
Edité par z80 Le 29/05/2024 à 14h35
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Tiens par contre, pour compléter, j'ai trouvé ce site pour modifier le lecteur NEC FD1231H :
https://www.msxinfo.net/2014/05/23/making-a-nec-fd1231h-diskdrive-msx-compatible/
Je voulais le faire tranquillou ce soir... ET JE NE COMPRENDS RIEN à ce qu'il raconte !
Exemple : "Solder a wire from pin 10 of the floppy connector to pin 19 of the FDN305 controller", sur la photo, ce n'est pas sur le PIN10 du floppy !!! (ou alors je ne sais pas compter...)
https://www.msxinfo.net/2014/05/23/making-a-nec-fd1231h-diskdrive-msx-compatible/
Je voulais le faire tranquillou ce soir... ET JE NE COMPRENDS RIEN à ce qu'il raconte !
Exemple : "Solder a wire from pin 10 of the floppy connector to pin 19 of the FDN305 controller", sur la photo, ce n'est pas sur le PIN10 du floppy !!! (ou alors je ne sais pas compter...)
Sebbeug :
Tiens par contre, pour compléter, j'ai trouvé ce site pour modifier le lecteur NEC FD1231H :
https://www.msxinfo.net/2014/05/23/making-a-nec-fd1231h-diskdrive-msx-compatible/
Je voulais le faire tranquillou ce soir... ET JE NE COMPRENDS RIEN à ce qu'il raconte !
Exemple : "Solder a wire from pin 10 of the floppy connector to pin 19 of the FDN305 controller", sur la photo, ce n'est pas sur le PIN10 du floppy !!! (ou alors je ne sais pas compter...)
https://www.msxinfo.net/2014/05/23/making-a-nec-fd1231h-diskdrive-msx-compatible/
Je voulais le faire tranquillou ce soir... ET JE NE COMPRENDS RIEN à ce qu'il raconte !
Exemple : "Solder a wire from pin 10 of the floppy connector to pin 19 of the FDN305 controller", sur la photo, ce n'est pas sur le PIN10 du floppy !!! (ou alors je ne sais pas compter...)
C'est pourtant clairement bien expliqué en anglais !
Si je ne suis pas trop HS en sortant de l'hôpital, je ferai un post complémentaire ou un autre post séparer, sur comment modifier les trois modèles de lecteur de disquette pour lequels j'ai dessiné un adaptateur.

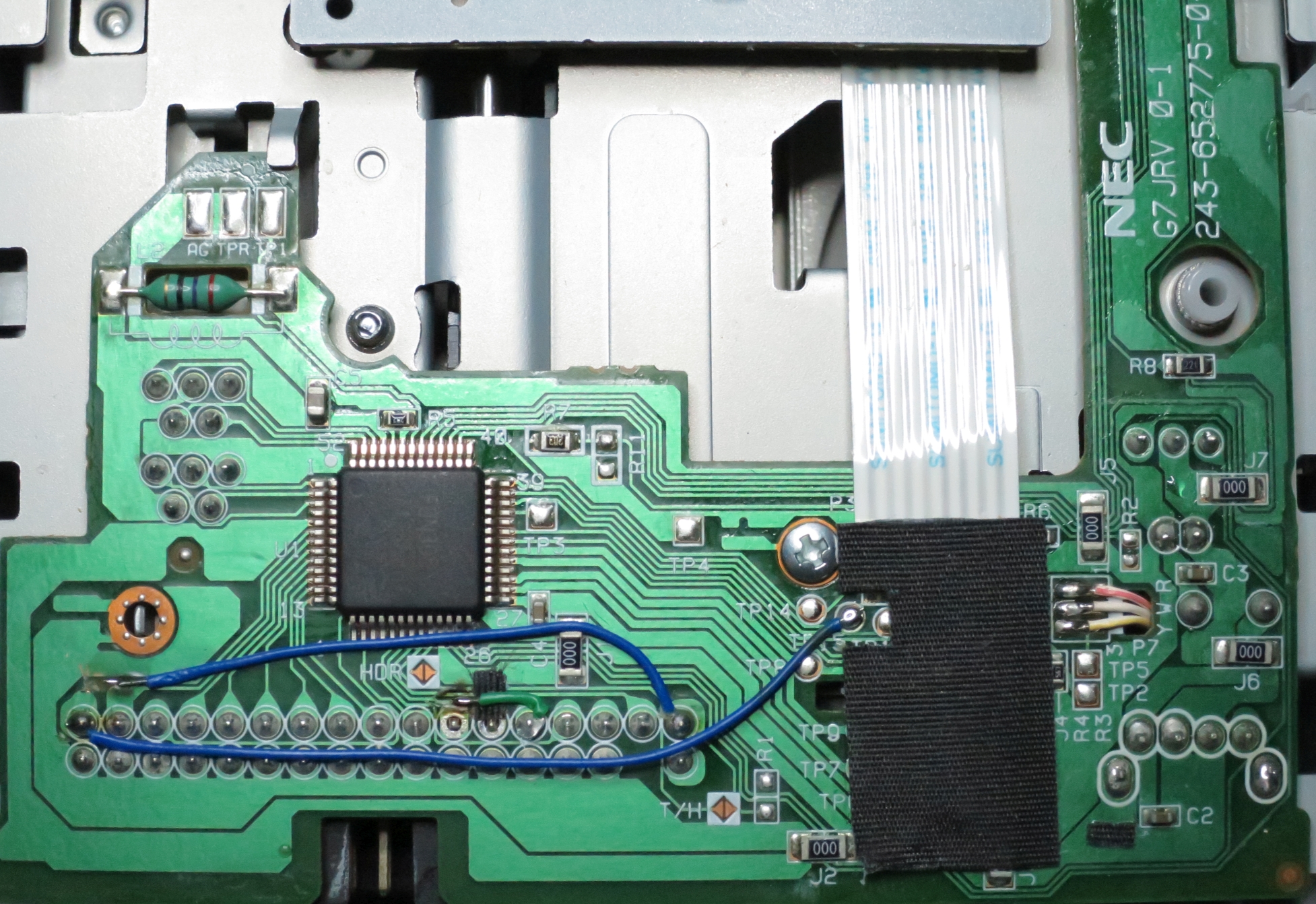

L'exemple que tu donnes c'est le petit fil vert sur la photo ci-dessous (faire un clique droit sur l'image pour l'enregistrer ou la voir dans un autre onglet et elle sera affichée en plus grand):
Edité par z80 Le 29/05/2024 à 22h39
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
MSXlegend :
tu re-démarre fort z80
Calme tes espoirs, les feux de paille ne dure pas longtemps malheureusement Edité par z80 Le 29/05/2024 à 23h00
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Sebbeug :
J'en bien veux un pour mon NEC-1231H stp. Tu peux l'amener au JMSX ?
Alors voici le décompte de ce que j'ai complet pour 5€ l'unité:
Exemplaires à terminer faute de stock suffisant pour le connecteur 24 broches du Turbo-R:
3 exemplaires pour ALPS-DF354H090F.
3 exemplaires pour SAMSUNG-SFD321B.
Si il y a de la demande suffisamment rapidement, je peux commander des connecteurs 24 broches supplémentaires et les monter.
Merci de prévenir d'ici ce week-end parce que c'est loin la Chine!
Edité par z80 Le 30/05/2024 à 20h57
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
z80 :
Si je ne suis pas trop HS en sortant de l'hôpital, je ferai un post complémentaire ou un autre post séparer, sur comment modifier les trois modèles de lecteur de disquette pour lequels j'ai dessiné un adaptateur.
Si je ne suis pas trop HS en sortant de l'hôpital, je ferai un post complémentaire ou un autre post séparer, sur comment modifier les trois modèles de lecteur de disquette pour lequels j'ai dessiné un adaptateur.
Franchement, banco... Pour moi, c'est pas clair... Je ne sais pas d'où il part quand il parle en anglais des PIN, et pas clair non plus les cut à réaliser et où...
En attendant, prompt rétablissement à toi
Sebbeug :
Franchement, banco... Pour moi, c'est pas clair... Je ne sais pas d'où il part quand il parle en anglais des PIN, et pas clair non plus les cut à réaliser et où...
En attendant, prompt rétablissement à toi
z80 :
Si je ne suis pas trop HS en sortant de l'hôpital, je ferai un post complémentaire ou un autre post séparer, sur comment modifier les trois modèles de lecteur de disquette pour lequels j'ai dessiné un adaptateur.
Si je ne suis pas trop HS en sortant de l'hôpital, je ferai un post complémentaire ou un autre post séparer, sur comment modifier les trois modèles de lecteur de disquette pour lequels j'ai dessiné un adaptateur.
Franchement, banco... Pour moi, c'est pas clair... Je ne sais pas d'où il part quand il parle en anglais des PIN, et pas clair non plus les cut à réaliser et où...
En attendant, prompt rétablissement à toi
Je rincé, je verrai ça demain.
Désolé.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
salut les msxiens !
je me présente : guillaume un ancien de la SMA pour les connaisseurs.....
je viens de faire 1 à 2 petites réparations sur le 2+ de christophe (spysoft) niveau clavier qui ne répondait plus et lecteur "disk offline"!!!
tout fonctionne parfaitement après un bon démontage et nettoyage.
par contre la bonne surprise pour moi : mon turbo-R A1 ST ne lit plus les disquettes !!!!
bon la courroie a été remplacé par celle que j'avais en stock depuis un bail.....et même soucis !! plus rien...
je me suis dit : mon pauvre ta courroie est détendue depuis le temps donc je remplace par différents modéles carrées et même soucis......alors je voulais votre avis : lecteur HS malgré un démontage complet et nettoyage ou pb de courroie ?
je suis un peu dégouté.....du coup j'hésite à commander une nouvelle courroie (30€ fdpi) ou commander un pc nec fd1231h (25€ mini avec le port) sachant si j'ai bien compris que malgré l'adaptateur acheté sur paris en juin par un ami il y a des modifications à faire ?
quelqu'un pourrait m'aider ou me proposer un lecteur nec déjà fait sans l'adaptateur que je posséde ?
merci pour votre aide !
je me présente : guillaume un ancien de la SMA pour les connaisseurs.....
je viens de faire 1 à 2 petites réparations sur le 2+ de christophe (spysoft) niveau clavier qui ne répondait plus et lecteur "disk offline"!!!
tout fonctionne parfaitement après un bon démontage et nettoyage.
par contre la bonne surprise pour moi : mon turbo-R A1 ST ne lit plus les disquettes !!!!
bon la courroie a été remplacé par celle que j'avais en stock depuis un bail.....et même soucis !! plus rien...
je me suis dit : mon pauvre ta courroie est détendue depuis le temps donc je remplace par différents modéles carrées et même soucis......alors je voulais votre avis : lecteur HS malgré un démontage complet et nettoyage ou pb de courroie ?
je suis un peu dégouté.....du coup j'hésite à commander une nouvelle courroie (30€ fdpi) ou commander un pc nec fd1231h (25€ mini avec le port) sachant si j'ai bien compris que malgré l'adaptateur acheté sur paris en juin par un ami il y a des modifications à faire ?
quelqu'un pourrait m'aider ou me proposer un lecteur nec déjà fait sans l'adaptateur que je posséde ?
merci pour votre aide !
S.M.A WILL NEVER DIE
