Le 16/06/2024 à 21h25

Reprise du message précédent

@Bastion rebel

en flashant une cartouche, j'ai flashé par megarde ma cartouche USB (am29f040) :lol avec FL.COM donc j'ai essayé le reflashage et ça a marché :p :oups

donc FL.COM pour eeprom AMD am29f040b = OK
reste a tester les SST32F040 avec flash.com

Il va falloir faire tres attention avec ça. Du coup j'ai une question: y a t il un moyen d'empecher la programation accidentel d'une eeprom (desactiver CE? OE?) merci Edité par MSXlegend Le 16/06/2024 à 21h27


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 17/06/2024 à 07h00
ah ouais comme l'obsonet V2 il faut faire TRES TRES ATTENTION !!!

peut etre qu'avec un switch sur WR et une Res ?? comme le SLTSL ??


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 987

Le 17/06/2024 à 07h44
MSXlegend :
@Bastion rebel

en flashant une cartouche, j'ai flashé par megarde ma cartouche USB (am29f040) :lol avec FL.COM donc j'ai essayé le reflashage et ça a marché :p :oups

donc FL.COM pour eeprom AMD am29f040b = OK
reste a tester les SST32F040 avec flash.com

Il va falloir faire tres attention avec ça. Du coup j'ai une question: y a t il un moyen d'empecher la programation accidentel d'une eeprom (desactiver CE? OE?) merci


Salut,

Perso je ne toucherai pas à /CE ni /OE parce que tu ne pourras plus lire ce qu'il y a dedans.

Si tu veux faire une protection en écriture tu bloque /WR tout simplement.

Toujours à tire personnel je ferai ça avec élégance à l'aire d'une porte logique type ET (AND).
Sinon en version "éco" un switch à deux positions, le point central (commun) relié à la broche /WR de ta FLASH/EEPROM avec une résistance de 10K relié au +5V.
L'autre borne du switch reliée au signal /WR qui vient du MSX.

Fonctionnement:
Quand tu ferme le contact du switch la liaison entre /WR du MSX et /WR de la mémoire est établi et tu peux écrire dans la mémoire.
Quand tu ouvre le contact, le lien du signal /WR entre MSX et la mémoire est rompu ET la résistance de 10K maintient le /WR de la mémoire à l'état "1" du coup la mémoire est protégée en écriture.

Voili voilou.

7h45: le temps que je rédige ma réponse, Bastion Rebel avait déjà répondu... Edité par z80 Le 17/06/2024 à 07h46


TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6277

Le 17/06/2024 à 16h03
C est nickel ça les gars :top :top :top

Je vais tester biensur


edit: j'ai pin 31 = WE c est ça? Edité par MSXlegend Le 17/06/2024 à 16h07


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 17/06/2024 à 18h12
ouais mais si tu met la 31 du 29F040 la 40 de l'EPM sera aussi donc il faudrait re routé ta piste /WR pour n'impacter QUE LA FLASH !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 25/06/2024 à 07h52
Test de l'USB MASTER par Jipe

Sofarun sauve les paramétres du jeu avant de le lancer et c'est ça qui génère parfois des erreurs d'écritures

avec des fichiers DSK et ROM non zippés elle peut servir avec Sofarun facilement

par contre les multiples erreurs aléatoires d'écriture ne permettent pas d'en faire un outil pour bosser ou développer

avec CHGCPU.COM dans le fichier AUTOEXEC.BAT elle fonctionne très bien pour lancer des jeux sur turbo R




:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6277

Le 25/06/2024 à 21h36
Jipe :
Test de l'USB MASTER par Jipe

Sofarun sauve les paramétres du jeu avant de le lancer et c'est ça qui génère parfois des erreurs d'écritures



J'ai montré ça à Louthrax, et d'apres lui, le bios d'origine aurait tout simplement besoin d'une mise a jour. Il n'avait pas été concu pour ça. Merci pour les tests Jipé. Donc quelque soit la version, meme probleme d'ecriture avec sofarun. Le reste tourne nickel !! Edité par MSXlegend Le 25/06/2024 à 21h36


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 25/06/2024 à 22h10
J'ai renommé des fichiers en
. Rom et j'ai eu des erreurs d'écriture aussi
Ça ne viens pas de sofarun


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 26/06/2024 à 12h46
cette extension ne permet pas l'insertion d'une IDE ou SCSI dans un autre port cartouche elle plante le système ou n'est pas reconnue :(

il faut donc passer par la disquette ou le PC pour copier des fichiers dedans



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 28/08/2024 à 13h08
le problème de défaut d'écriture semble provenir de la taille des fichiers copiés avec des roms 16 et 32 pas de défaut avec des megaroms erreur sector no found


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6277

Le 28/08/2024 à 15h08
Je suis entrain de me pencher sur la rookie drive, mais c est compliqué de suivre les piste. Il a ajouté une diode pour eviter un retour, je vais essayer de voir a quoi elle sert !!

sur le USB master, j'ai aussi remarqué" que WR est a 4 endroit a la fois (pin40 de Le EPM, un sur le USB board , sur le EPPROM et l'autre sur le port cartouche :hum Edité par MSXlegend Le 28/08/2024 à 17h19


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 12/09/2024 à 19h06
retour sur cette cartouche avec mon turbo R j'avais des problèmes d'init avec des blocages
en mettant un prolongateur de 5CM entre le slot et le cartouche ça marchait bien
j'ai résolu ce problème en mettant des résistances de 10K entre les données D0 à D7 et le + 5V

mais toujours le bug d'écriture :(


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6277

Le 13/09/2024 à 20h45
par contre tu as raison, les petits fichiers ça fonctionnent très bien. J'ai testé à plusieurs reprises, mes versions SD SNATCHER et SNATCHER, et la sauvegarde ne donne aucune erreur :top Edité par MSXlegend Le 14/09/2024 à 08h55


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 04/10/2024 à 17h59
salut

je viens de recevoir les cartes de MSXLegend que j'ai tester sur mon 8250 2+ (F4) 4Mo (slot3-2)

la carte issalig marche ok

la carte smart usb V5 non ??

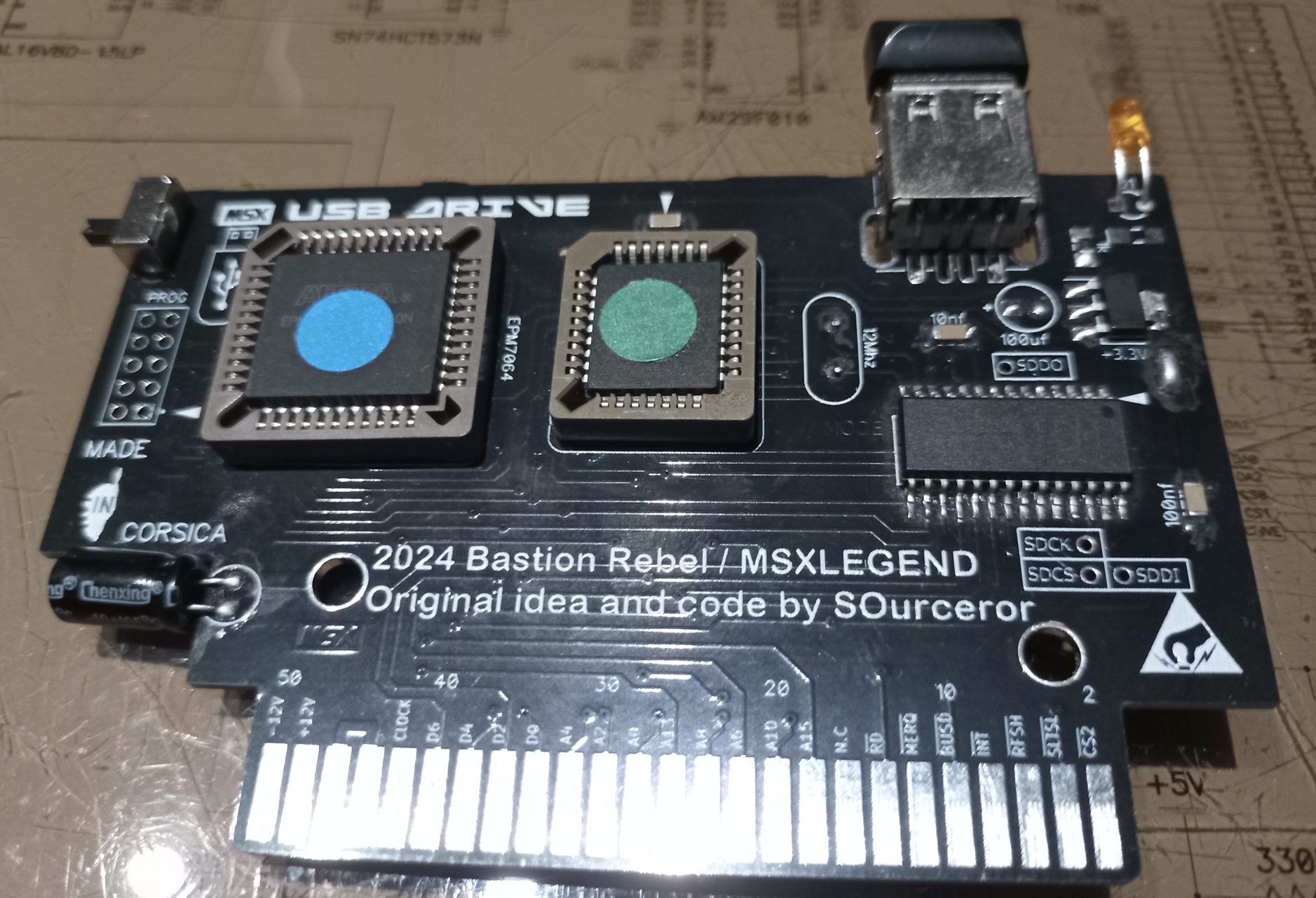

j'ai donc basculer l'EPM et la Flash et la CLEF USB sur mon PCB ...

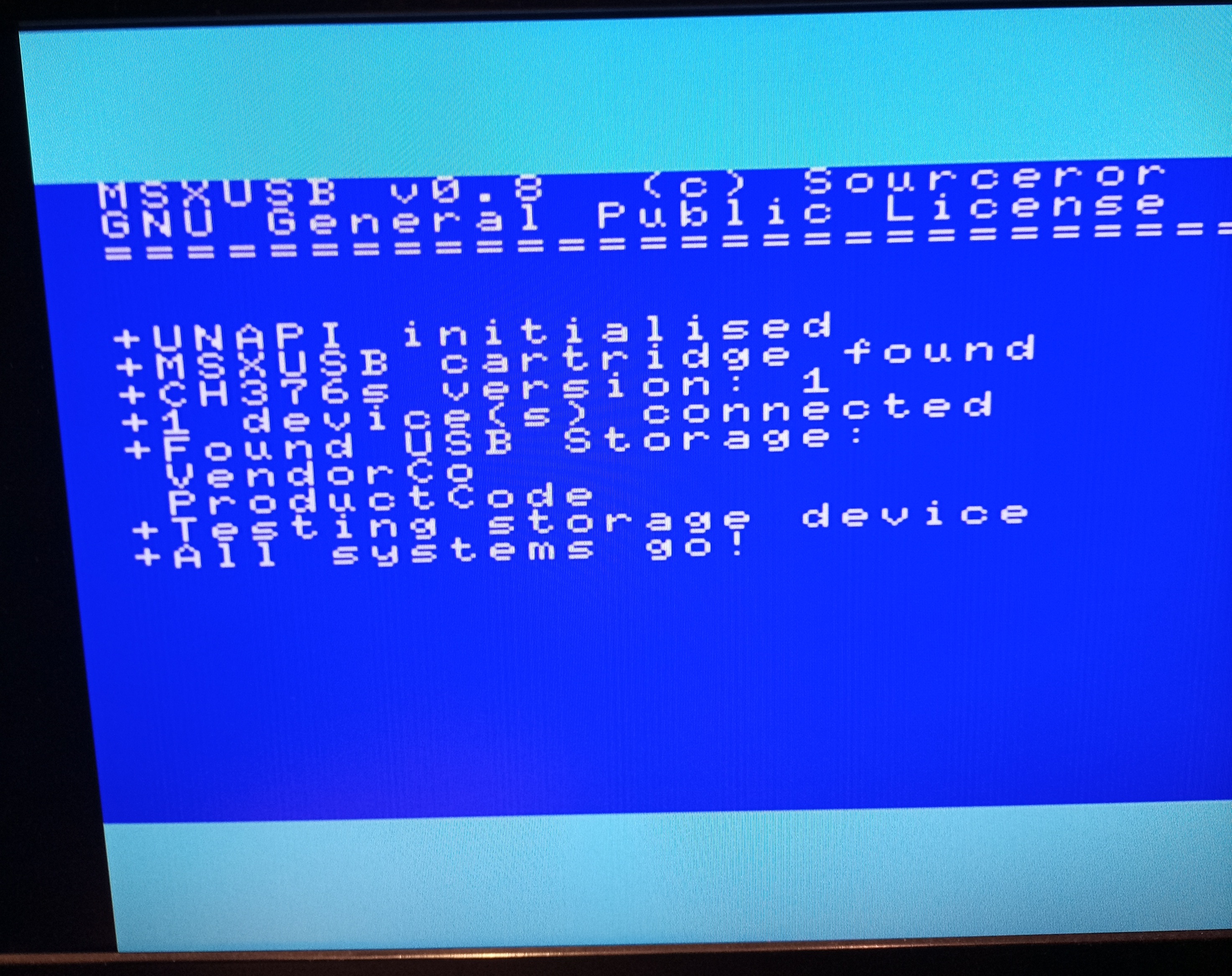

resultat ca marche !! ca demarre sur sofarun
usbdrivebr pcbusbdrive
quel etait le probleme d'ecriture que je fasse les tests sur mon PCB !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 04/10/2024 à 18h27

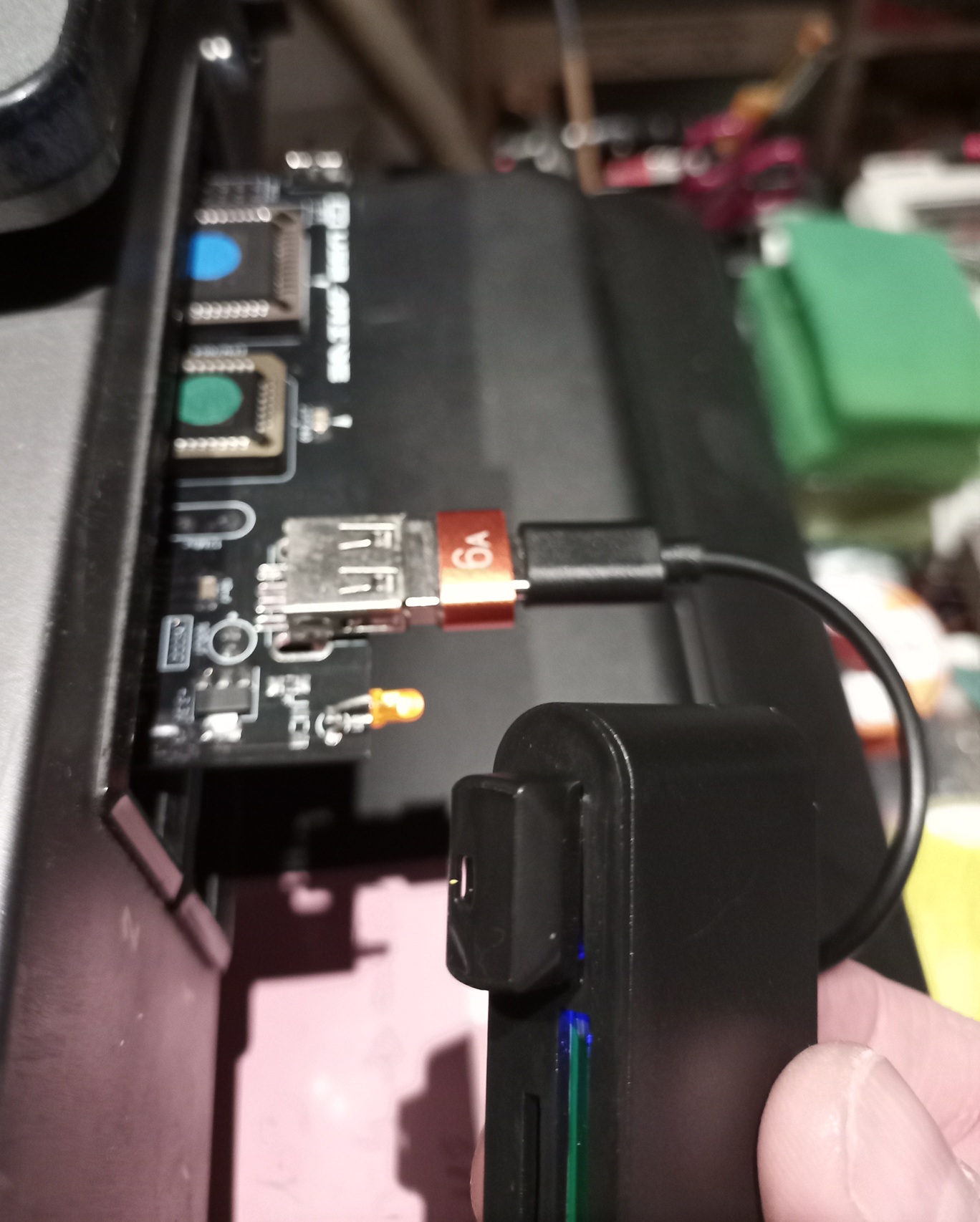

j'ai tester avec un adaptateur USB/USB C/Lecteur USB/TF/SD avec la clef au bout .. ca marche !!
usbdrive_ext


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6277

Le 04/10/2024 à 19h18
super !!

pour mon pcb ca dois etres la mauvaise rom essai le switch, ça marchais chez moi. au pire regrave la rom mais c est une stt je crois fait gaffe

essais d ecrire un gros fichier du genre 256ko mais insiste parfois ca passe quand même. Le mieux c est de tester une dizaine de rom zipper dans un seul dossier et tu seras fixé avec sofarun !

content de voir que mes puces fonctionnent impec sur ton pcb :)
Edité par MSXlegend Le 04/10/2024 à 19h21
