Le 07/04/2024 à 12h11

Reprise du message précédent

J'en ajoute un de suite près de L'USB, je n y ai pas pensé :oups
Merci ^^ Edité par MSXlegend Le 07/04/2024 à 12h12


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 07/04/2024 à 23h15
Bastion Rebel :
sur ton module CH376 tu est bien en mode // pas de serie ni SPI ??

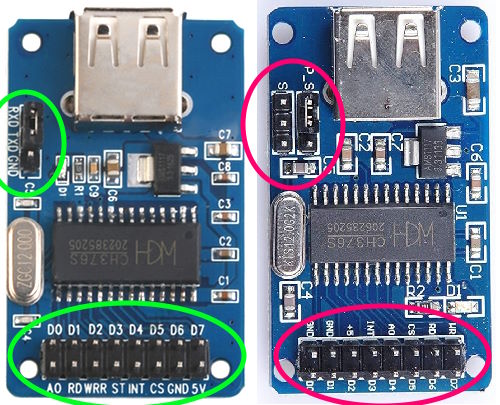

Je pense que ce dont tu me parles est valable pour la 1ere version (a droite entouré de rouge) , on vois bien la parti detrompeur que je n ai pas sur la partie de gauche.

J'ai remanié le PCB pour faire fonctionner la derniere version USB, celle entouré en vert

les_2_usb

pour conclure:

Celle de droite en rouge utilisé par : Bastion, S0urceror,issalig et crisag (et la rookie drive)
Celle de Gauche en vert utilisé par : MSXLegend :tea

Maintenant il faut voir en reel si ça fonctionne sur mon PCB et s'il n y aura pas d'erreur :oups :oups :oups Edité par MSXlegend Le 09/04/2024 à 20h06


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 11/04/2024 à 22h56

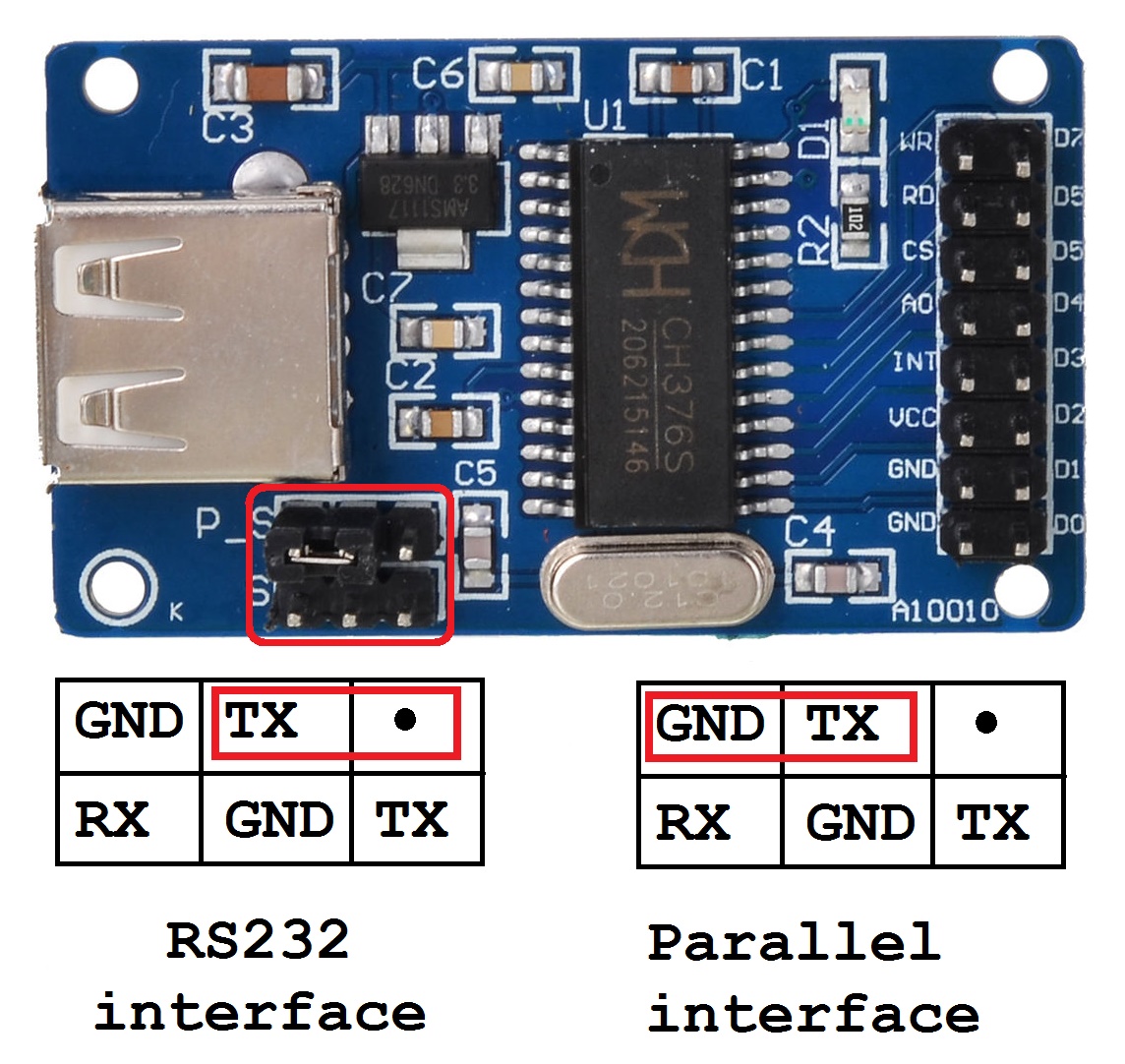

Bastion, c est de ça que tu parle pour le module USB V1, le port parallele ??

ch376_b


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1728

Le 12/04/2024 à 06h49
oui


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 12/04/2024 à 15h43
Alors oui le mien est bien relié pareil TX a GND par defaut quand on l'achete


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 12/04/2024 à 23h54

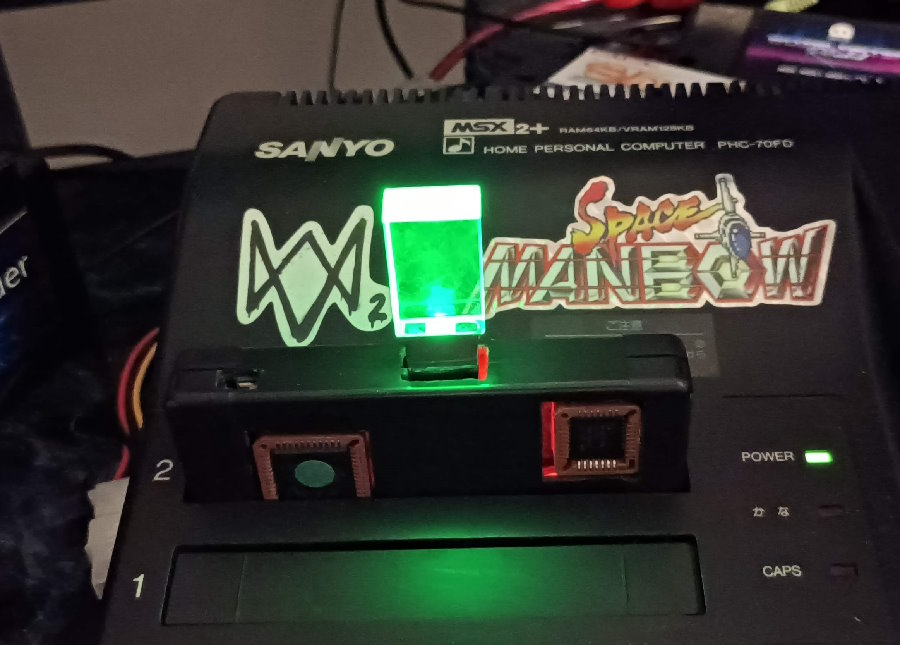

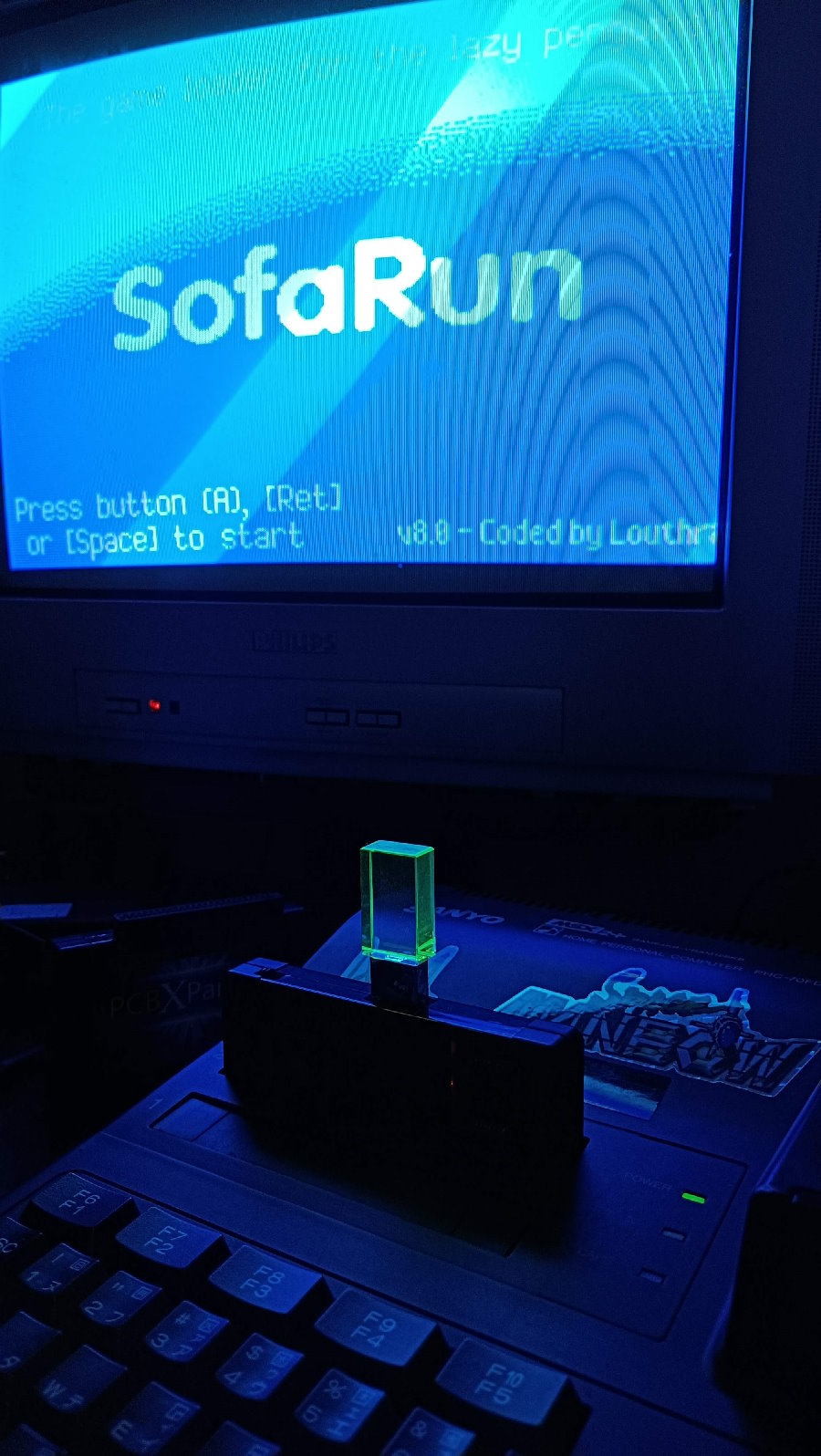

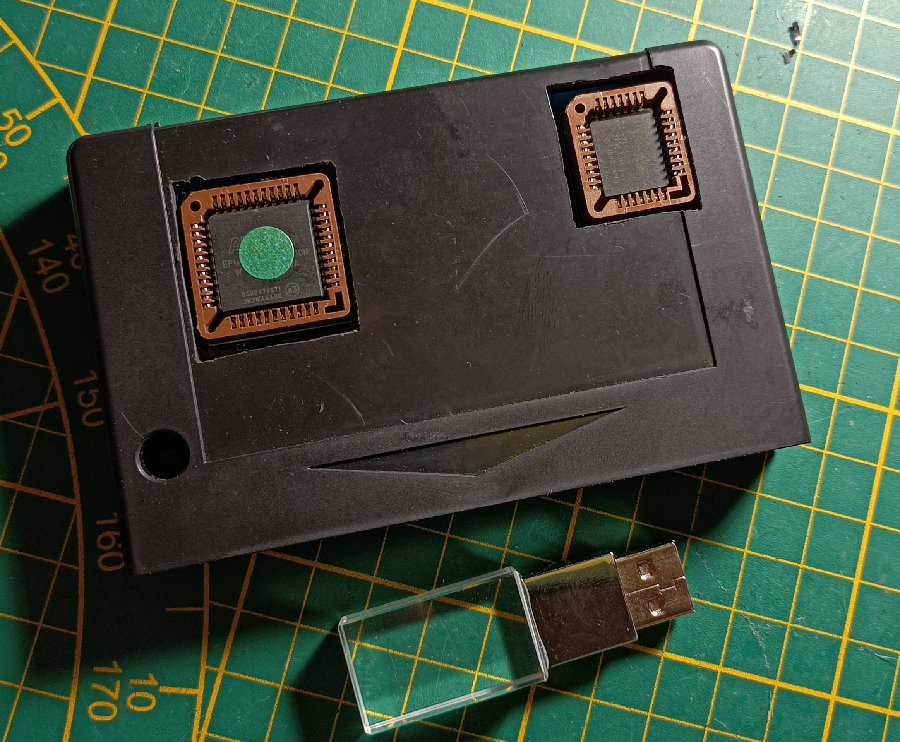

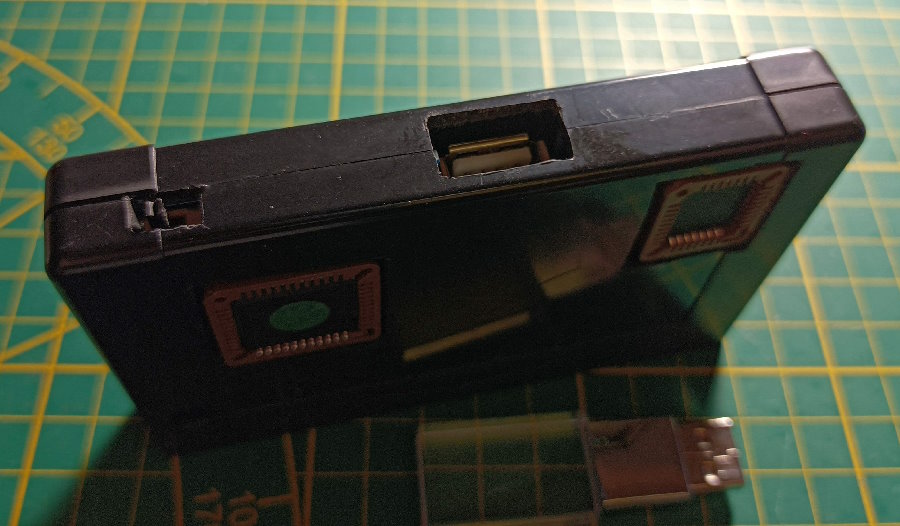

Etant le week end et impatient de recevoir mes pcb, j'ai mi en boite, en attendant, la version de S0urceror (non sans mal) et j y ai mi sofarun.

1712958304942
1712958304932
1712958304920
1712958304910

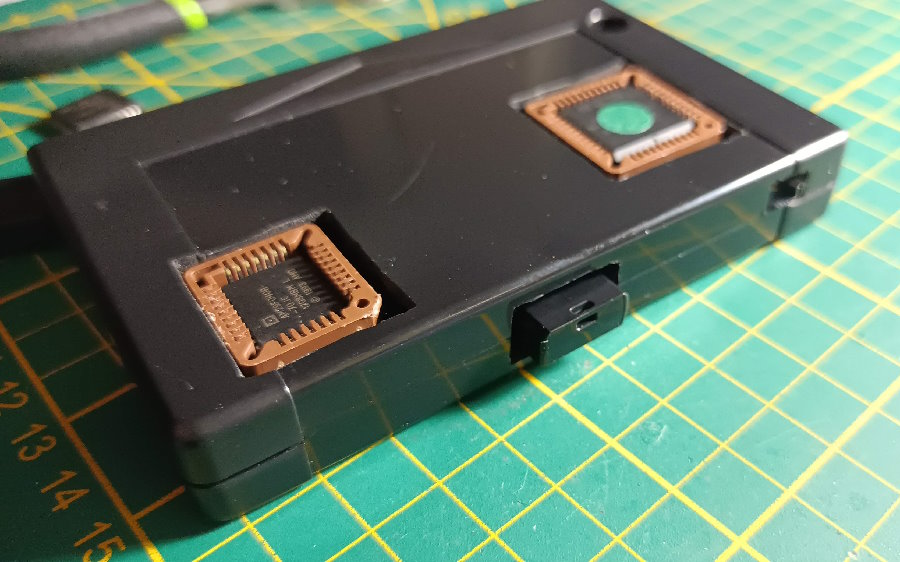

et avec la mini clé usb:
1712959037008 Edité par MSXlegend Le 13/04/2024 à 00h00


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
VieuxBouz1 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 13/05/2023 à 09h12

Messages: 195

Le 13/04/2024 à 10h31
:top
C'est top.
L'adaptation du boîtier a dû être loooongue :|
Plancher sur un boîtier imprimable en 3d avec les modifs, doit être aussi très sport :\'(


Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 13/04/2024 à 12h11
Merci VieuxBouz1. Mes PCB vont rentrer sans probleme, j'ai retouché exprès. Le plus drôle c est que les gars qui sont a l origine du projet n'ont certainement pas testé la mise en boite :gne
Ma rev5 ira a la perfection . Apres avoir vérifier le bon fonctionnement :siffle Edité par MSXlegend Le 14/04/2024 à 13h31


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 25/04/2024 à 22h44

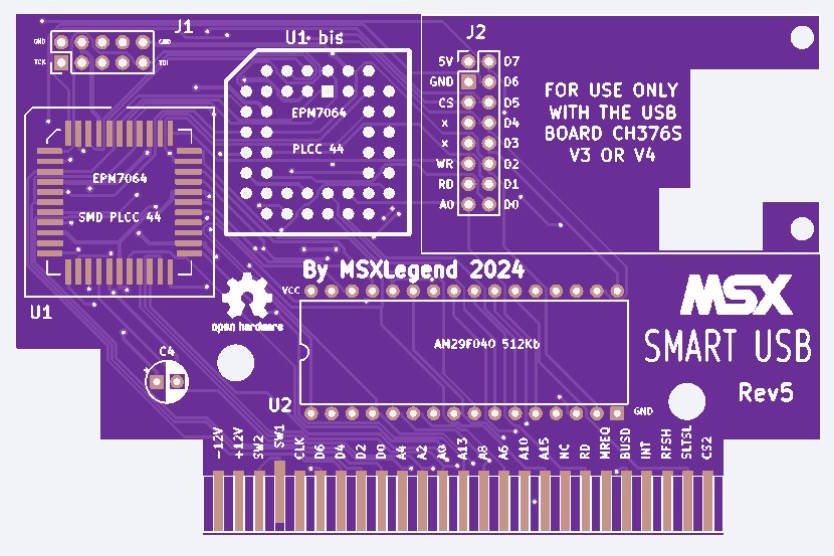

Une erreur c est glissé dans ma bibliotheque, le support plcc 32 n'est pas le bon. J'ai tout refait et j ai finalement orienté a l horizontale l'usb. ça passe pour tous les MSX avec des mini clés USB

j'ai choisi la version dip32 pour la flash (les PLCC c est chiant a souder !!)
Ce PCB à été concu pour etres a la porté de tout le monde. Si souder un SMD vous fait peur, il y a toujour la possibilité de souder le PLCC44 classic, mais attention a l epaisseur qui ne rentre pas dans un boitier !!
pcb_msxlegend

La suite le mois prochain pour editer une nouvelle serie de PCB |-)


Edité par MSXlegend Le 08/05/2024 à 13h15


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 28/04/2024 à 00h02

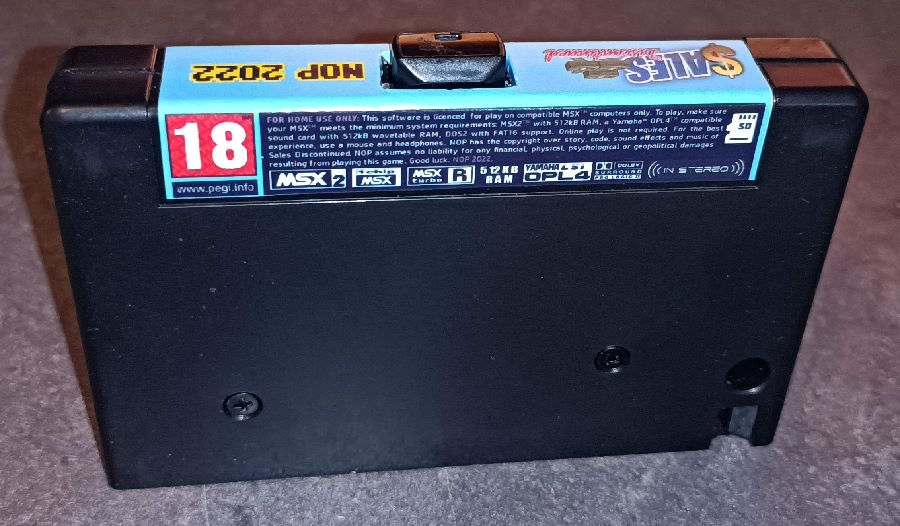

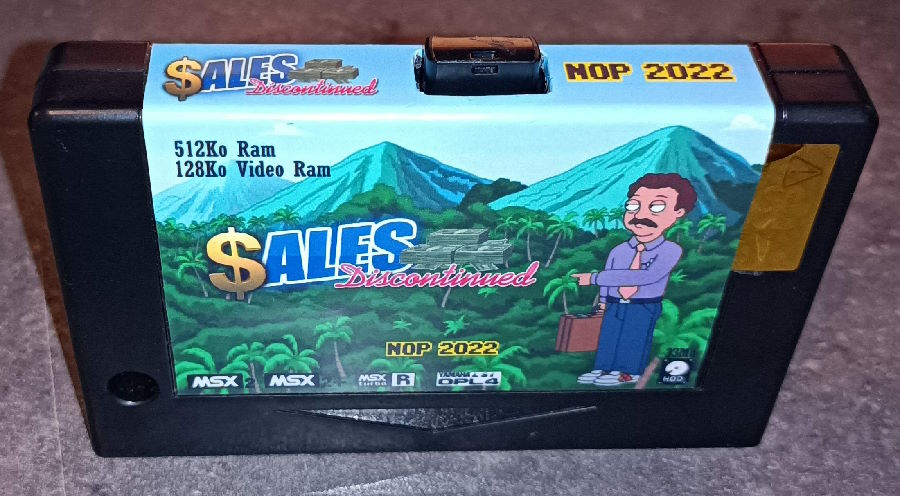

Voici un exemple d'utilisation (la mise en boite est provisoire car j'attend mes nouveaux PCB)

1714250287798
1714250287809 Edité par MSXlegend Le 28/04/2024 à 23h59


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 15/05/2024 à 20h22

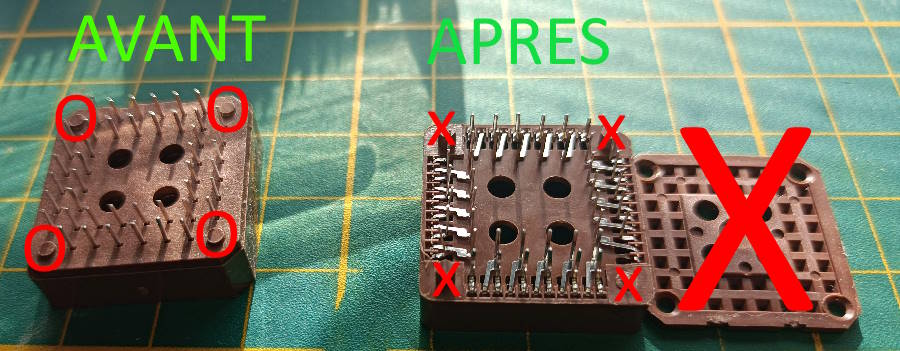

petite astuce pour que la version Sourceror entre dans une cartouche overich

Il faut retirer simplement la plaque de protection et faire sauter (tres doucement) les petits tétons
on gagne pratiquement 2mm !! :top

1715792629668

a manipuler avec precaution, ça casse sinon !! Edité par MSXlegend Le 16/05/2024 à 17h05


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 15/05/2024 à 20h24

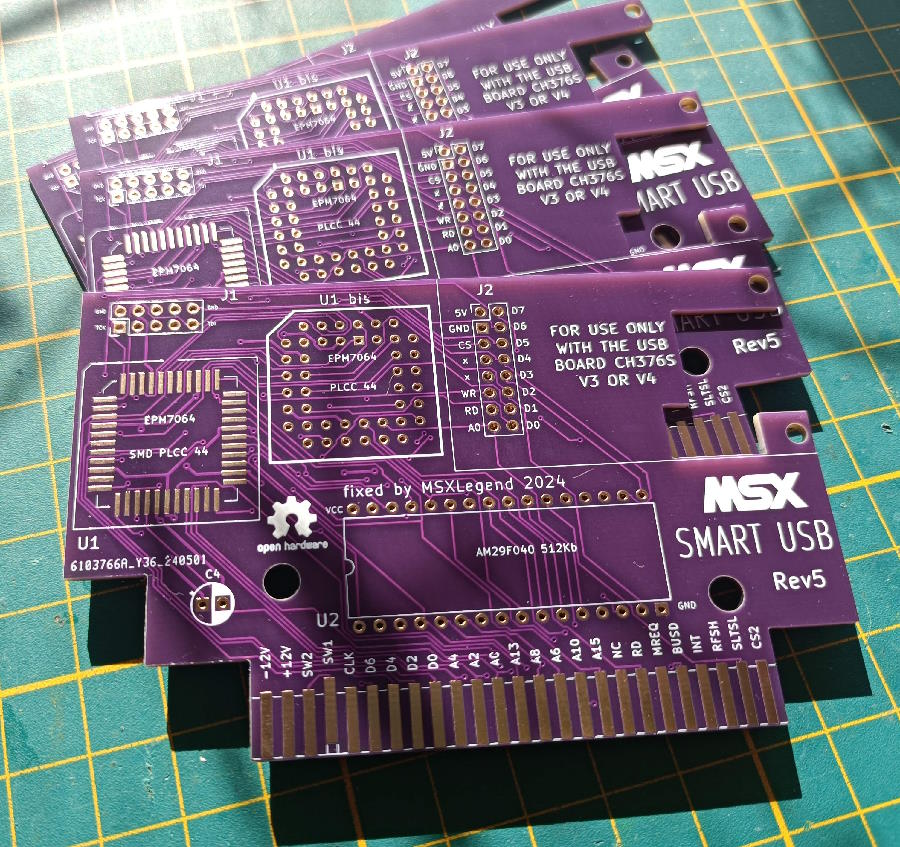

J'ai enfin reçu mes PCB et ça tourne plutot bien !!

1715792629706

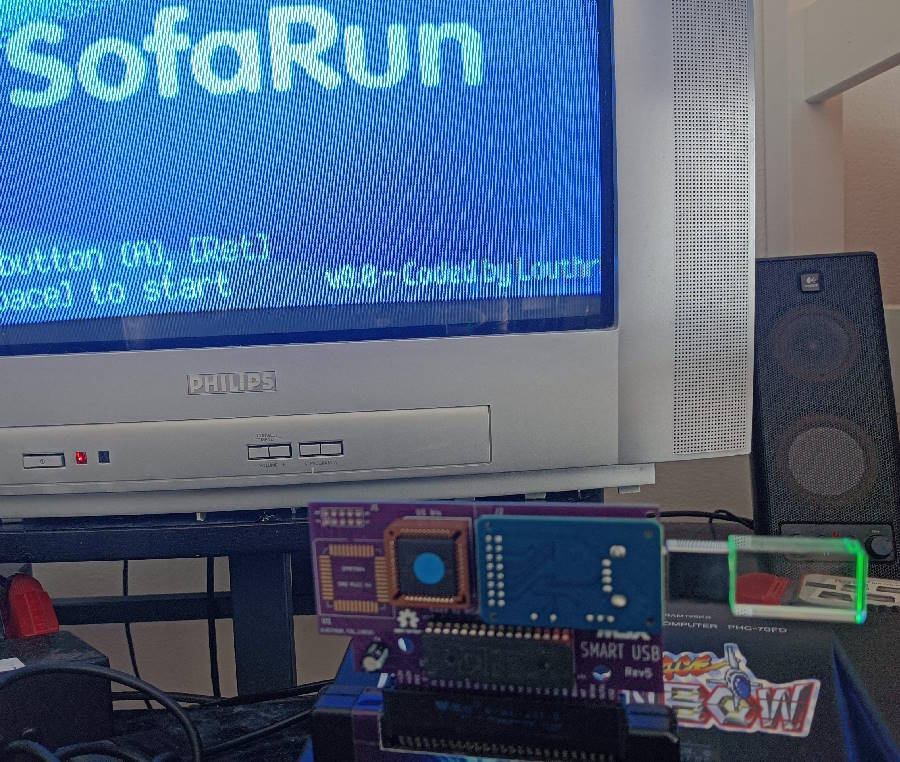

ça fonctionne impecc avec la nouvelle version USB board (compatible avec version 2,3 et 4)
1715792629717

La prise usb est volontairement un peu profond et rentre bien dans mon boitier
1715792629699

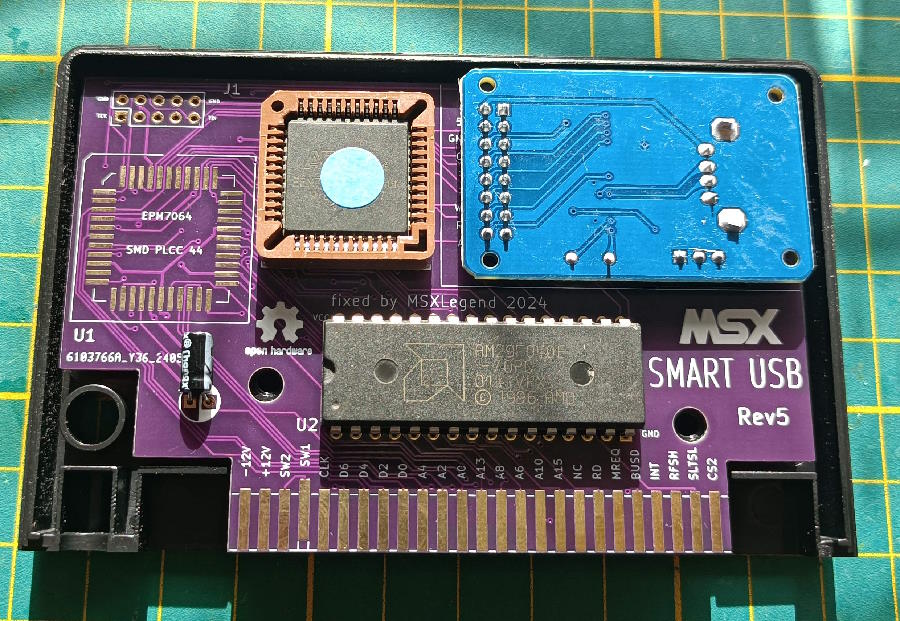

(ici, j'ai testé la bidouille plus haut pour le dip 44 et le boitier se fermer tres bien
1715792629685

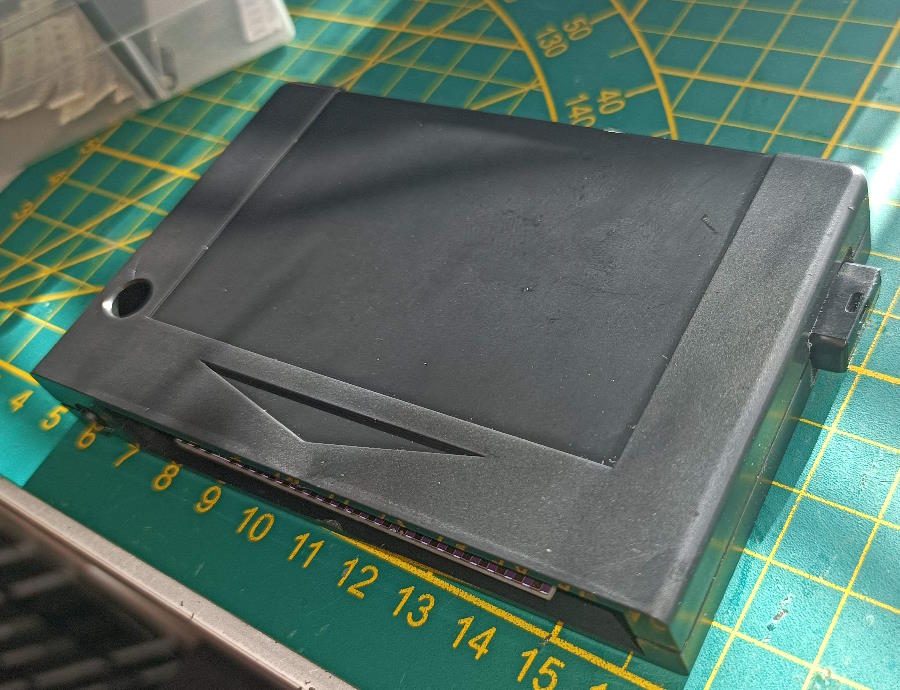

La mini cle usb très discrete permet de l adapter sur tout msx. L'usb est mi sur le coté pour pouvoir coller proprement la jaquette
1715792629651 Edité par MSXlegend Le 15/05/2024 à 20h27


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1728

Le 16/05/2024 à 07h36
super !!!

en regardant de plus pres ... t'as virer le switch ???


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 16/05/2024 à 13h39
Salut.
Oui j ai virė le swirch car j en avais pas l utilité

Mais je vais le remettre car l idee d acceder a la 2eme parti de la rom est utile en fin de compte car j aimerais bien en faire un emulateur de disquette plus tard Edité par MSXlegend Le 16/05/2024 à 22h16


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1728

Le 16/05/2024 à 14h06
mais c'est pas sur la FlashROM mais l'EPM que le signal est connecté ??


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 16/05/2024 à 16h56
Oui, c'est sur l'EPM que c est connecté (Pin 2 SEL_F1F2) :) en le shuntant a la masse, on permute sur la 2eme partie de L'EEPROM. Il semblerait que ce sois 256ko+256ko, je ne sais pas si on peux utiliser la totalité des 512ko par exemple :hum

Et Le mapper utilisé est konami SCC ! Edité par MSXlegend Le 16/05/2024 à 22h17


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
