Le 31/03/2024 à 18h38

Reprise du message précédent

oui comme la rookie drive, ça gene sur certain msx, il faut sur le dessus pas le choix

Moi je me penchais plutot sur une prise usb pour cle usb mini en interne, enfin qui rentre legerement

Apres je ne maitrise pas les logiciels de creation de pcb. idealement si on la refait, je n integrerais pas le module usb sur le PCB, le but etant que ce sois facile a faire.

(Je regardais des adaptateur PLCC-44 to PGA-44 et idem PLCC-32 to PGA-44. Mais ça coute un bras).

pour conclure, Je pense que ce serait plus simple de faire une grosse mise a jour sur la version S0urceror qui est deja tres bon, et ça je peux regarder :)

Edité par MSXlegend Le 31/03/2024 à 18h42


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 31/03/2024 à 18h48
Bastion Rebel :
comme ca !!
rookie000

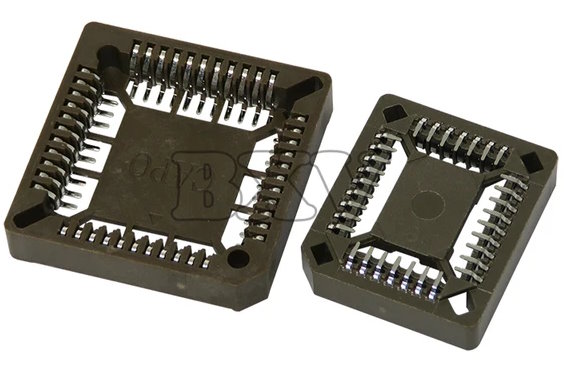

par contre tu auras le meme probleme que moi, il faudrais plutot voir des PLC SMD (si je ne me trompe pas du nom)
socket_smd


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 31/03/2024 à 19h27
ouais mais j'ai mis ca rapidement pour voir l'emprise que ca fait ...

mais oui je passerais avec des SMD a la place des DIP

avec le port USB en haut ca peut ce faire ..


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 31/03/2024 à 20h51
Pour le moment je suis sur Kicad, tu bosse sur quel logiciel ?


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 01/04/2024 à 08h48
diptrace

t'as un schema ?? Edité par Bastion Rebel Le 01/04/2024 à 08h49


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 06/04/2024 à 19h21
oui je l ai je te l envoi si tu veux jouer avec :)

Moi je travail directe dessus car je veux juste changer les 2 support plcc et refaire la connectique pour USB.

Kicad est un peu compliqué. Rien que pour ajouter une librairie j'ai galeré apres je debute avec ce logiciel.

J'ai supprimé le routage, et comme l'usb prevu n existe plus, j'ai retracé de sorte que le format USB board actuellement disponible puisse etres compatible

Maintenant, je remplace le connector plcc32 par une version SMD, et ça se passe bien. :gne

msx_usb_drive_e_editeur_de_pcb_kicad_06_04_2024_19_09_08 Edité par MSXlegend Le 06/04/2024 à 23h00


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 06/04/2024 à 20h52

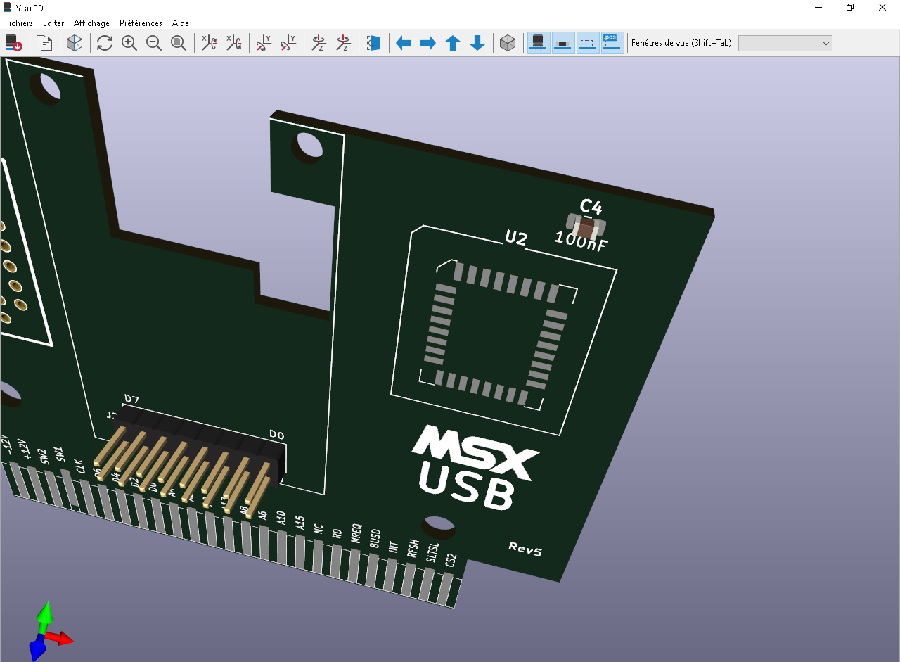

bon c'est sympas a faire en fin de compte, sans routage ça donne ça :)

visu_3d_06_04_2024_20_52_33


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 07/04/2024 à 01h02

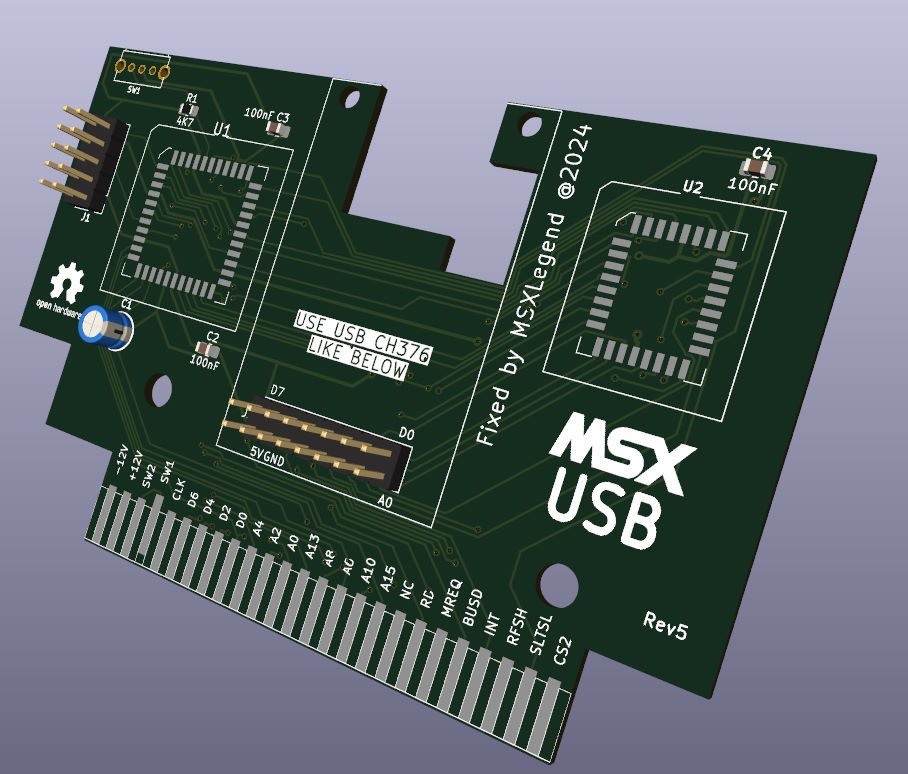

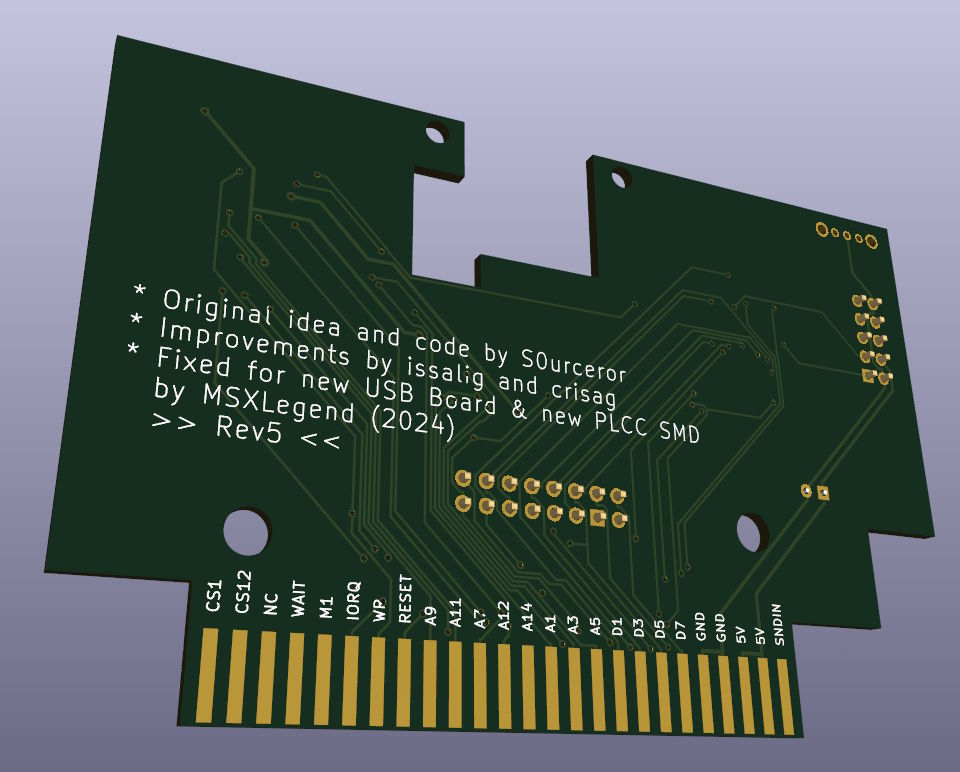

Apres 3 heures de boulot et des petites galeres (j'avoue :lol )

new_board_msx_usb_2_1f787

new_board_msx_usb_1 Edité par MSXlegend Le 07/04/2024 à 01h48


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 07/04/2024 à 08h02
salut

j'ai moi aussi assemblé ma version (a partir du githhub V1) le switch te sert a quoi ??

rookiemlbeta1

si t'as le schema pour verifier je veux bien .. :top :top



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 07/04/2024 à 10h18
c'est vraiment nickel :top , le fait d'integrer l'usb directement t a permi de pouvoir le mettre a l extremité, moi j ai essayé mais impossible a cause du trou ! du coup, je vais essayer de l intégrer aussi pour voir :)

Le switch,permet de jongler entre 2 roms. Mais pour que ça fonctionne, il faut charger dans le cpld le programme rev4
Je n'ai pas poussé les tests.

Pour le shemas, c est un fichier Kicad_sch, je n'ai rien d'autre tu le veux quand même ? Edité par MSXlegend Le 07/04/2024 à 21h01


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 07/04/2024 à 10h32

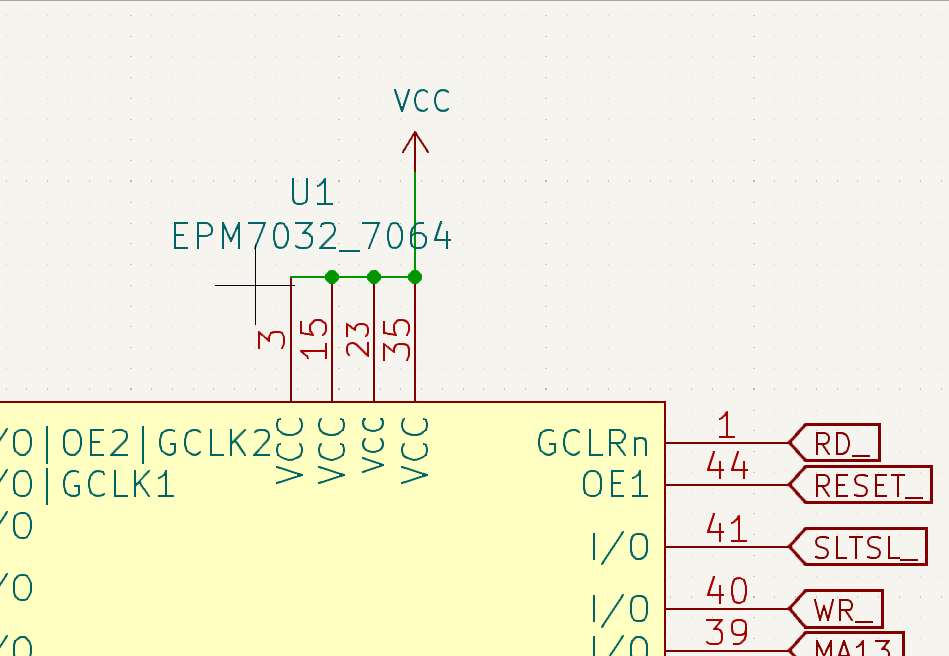

Je me demandais pourquoi il n'y a que 2 capa 100nF (ref 104) coté cpld sachant que d'apres le shema, il y a 4 entré 5v. On est d'accord que c est mieux d'en mettre a coté de chaque VCC :hum

msx_usb_drive_e_editeur_de_schematique_07_04_2024_10_25_44


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 07/04/2024 à 11h20
comme tout ces VCC sont reliés et pas loin l'un des autres une seule capa suffit

a moins que ton +5V VCC fasse le tour de la carte pour relier ces pins;)


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 07/04/2024 à 11h23
j'ai mis les 2 capa sur la face arriere comme ca je route plus facilement ..a premiere vu ca semble correspondre je vais installer kidcad pour verifier le schema !!

sur ton module CH376 tu est bien en mode // pas de serie ni SPI ??

ca marche avec quelle EPM la 7032 ou la 7064 ??? :hum :hum


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 07/04/2024 à 11h44

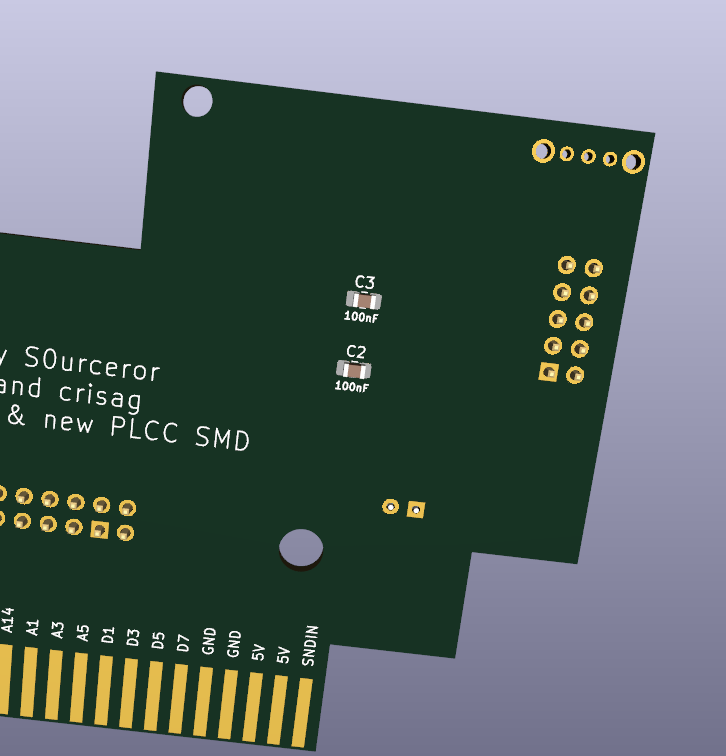

Merci pour les conseils :top , j'en ai mi que 2 tres pres du VCC et de l'autre coté du PCB
visu_3d_07_04_2024_11_50_53

pour le mode // j ai lu ça quelque part. Mais comme je n ai pas la même version usb, j'avoue ne pas y avoir fait attention. Celle que j ai fonctionne avec la motification.
msx_usb_drive_non_route_save_e_editeur_de_pcb_kicad_07_04_2024_12_19_32


Le EPM est une 7064, je l ai acheté ici: https://www.ebay.fr/itm/123877740860

le shemas kikad: rev4 MSX USB Drive.kicad_sch.zip


concernant le switch, il est connecté sur GND et sur pin2 de le EPM (SEL_F1F2). J'ai remarqué une resistance de 4K7 qui relie le pin2 au +5v, qui est certainement la pour forcer l init a 1 si j ai bien compris. Edité par MSXlegend Le 07/04/2024 à 12h21


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 07/04/2024 à 12h02
pour les capas il en faut une au plus prés de chaque alim de composants donc au minimum 3
flashrom
epm
connecteur usb


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5777

Le 07/04/2024 à 12h11
J'en ajoute un de suite près de L'USB, je n y ai pas pensé :oups
Merci ^^ Edité par MSXlegend Le 07/04/2024 à 12h12


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Répondre
Vous n'êtes pas autorisé à écrire dans cette catégorie
