L'atelier Fabriquer un Joystick Arcade MSX pourquoi pas
Hello, cela fait longtemps que j'y pense, et je lance l'idee : la fabrication d'un Joystick PRO type ARCADE pour MSX
C'est Fabf avec son Joystick sur son proto qui m'a donné l'envie
Apres une tres rapide recherche sur le Net, on trouve des kits Usb facilement adaptable en DB9 , ou on peut s'en sortir sans aucunes électronique embarquée, a la rigueur sur une simple planche en bois et pour un prix raisonnable (entre 20et50 euros)
Exemple :

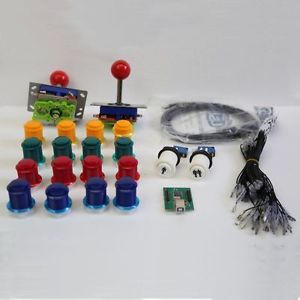

ce kit a 43,90euros permettant de fabriqué facilement 2 Joysticks (+2 boutons )et 2 Pads (fleche de direction) (+2boutons)
Qu'en pensez-vous?
Un câblage simple! Quelqu'un a un schéma a proposé? C'est pour éviter de cramer vos port manette
Edité par
TurboSEB
Le 03/11/2015 à 22h16
C'est Fabf avec son Joystick sur son proto qui m'a donné l'envie
Apres une tres rapide recherche sur le Net, on trouve des kits Usb facilement adaptable en DB9 , ou on peut s'en sortir sans aucunes électronique embarquée, a la rigueur sur une simple planche en bois et pour un prix raisonnable (entre 20et50 euros)
Exemple :
ce kit a 43,90euros permettant de fabriqué facilement 2 Joysticks (+2 boutons )et 2 Pads (fleche de direction) (+2boutons)
Qu'en pensez-vous?
Un câblage simple! Quelqu'un a un schéma a proposé? C'est pour éviter de cramer vos port manette
Edité par
TurboSEB
Le 03/11/2015 à 22h16
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Tu peux sans doute économiser en te passant de la carte USB.
La partie pad avec des boutons me parait un peu grosse mais on doit pas avoir les mêmes mains
Le câblage est un peu compliqué, il faut bien étudier le truc mais pas trop de risque de griller le MSX car pas besoin du +5V ni de la masse.
Si tu veux je regarderais le mien.
Le gros problème reste les prises DB9 du commerce qui passent pas sur beaucoup de MSX.
La partie pad avec des boutons me parait un peu grosse mais on doit pas avoir les mêmes mains
Le câblage est un peu compliqué, il faut bien étudier le truc mais pas trop de risque de griller le MSX car pas besoin du +5V ni de la masse.
Si tu veux je regarderais le mien.
Le gros problème reste les prises DB9 du commerce qui passent pas sur beaucoup de MSX.
En faite, ce qui me fruste, c'est de trouvé dans des conventions, des exposants avec des Joysticks PRO , qui en définitive n'ont rien d'extraordinaire en conception, mais ca fait PRO, c'est pas de vulgaire machin en fin plastique, ca semble beaucoup plus solide, alors pourquoi pas nous!?!
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Bonsoir,
C'est clair qu'un joystick type ARCADE, ça a plus de classe et a mon avis, plus solide que joystick normal.
C'est clair qu'un joystick type ARCADE, ça a plus de classe et a mon avis, plus solide que joystick normal.
Moi, je prendrais cette manette ou bien celle-là et ces boutons.
Edité par
GDX
Le 04/11/2015 à 01h23
en fait tout est dans les micro-switchs le reste n'est qu'un habillage
il faut une course trés courte pour ne pas avoir a faire de grands mouvements
pour les boutons c'est pareil il faut qu'ils soient trés sensibles pour ne pas avoir a appuyer comme un taré
certaines manettes utilisent ce systéme : https://upload.wikimedia.org/wikipedia/commons/9/96/CompetitionPro_2nd_Series_Inside.jpg
le nom est compétition pro joystick ,il n'y a qu'un seul bouton actif , il faut donc remplacer le cable et la DB9
il existe des clones plus récents mais ils sont trop durs pour jouer correctement : http://www.vesalia.de/e_compproretro.htm
il faut une course trés courte pour ne pas avoir a faire de grands mouvements
pour les boutons c'est pareil il faut qu'ils soient trés sensibles pour ne pas avoir a appuyer comme un taré
certaines manettes utilisent ce systéme : https://upload.wikimedia.org/wikipedia/commons/9/96/CompetitionPro_2nd_Series_Inside.jpg
le nom est compétition pro joystick ,il n'y a qu'un seul bouton actif , il faut donc remplacer le cable et la DB9
il existe des clones plus récents mais ils sont trop durs pour jouer correctement : http://www.vesalia.de/e_compproretro.htm
https://www.amazon.fr/DollaTek-Joystick-Controller-Breakout-Arduino/dp/B07DJXP12H/ref=mp_s_a_1_3
Ça doit pas être sorcier de fabriquer u. Joystick pour Msx à partir de ce module ?
Ça doit pas être sorcier de fabriquer u. Joystick pour Msx à partir de ce module ?
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Pour les boutons et les joystick, la marque référence c'est sanwa.
Il y a seimutsu et hori qui font du matos pas mal aussi, mais dans les salles d'arcade japonaise ou sur les stick arcade "haut de gamme", c'est du sanwa qui est présent dans à peus près 80% des cas.
http://www.smallcab.net/joystick-boutons-sanwa-interface-p-751.html
Il y a seimutsu et hori qui font du matos pas mal aussi, mais dans les salles d'arcade japonaise ou sur les stick arcade "haut de gamme", c'est du sanwa qui est présent dans à peus près 80% des cas
.http://www.smallcab.net/joystick-boutons-sanwa-interface-p-751.html

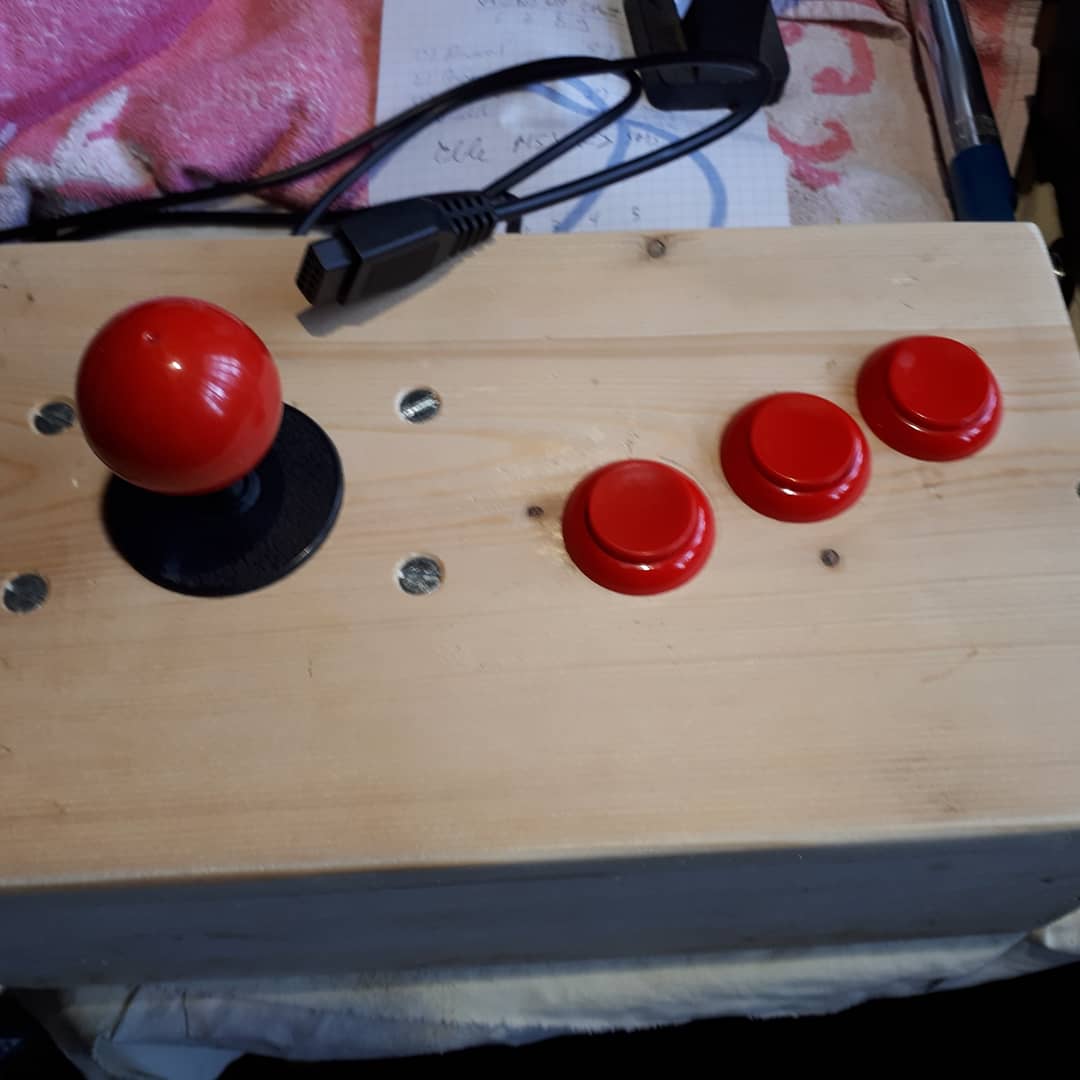

Bonjour tout le monde , je me rends compte que ça fait 10 ans que j'ai pas posté , ouppsss . Je tombe sur ce sujet ce soir, et le hasard veut que j'ai mis aujourd'hui des photos de mon stick arcade msx presque finis sur instagram .

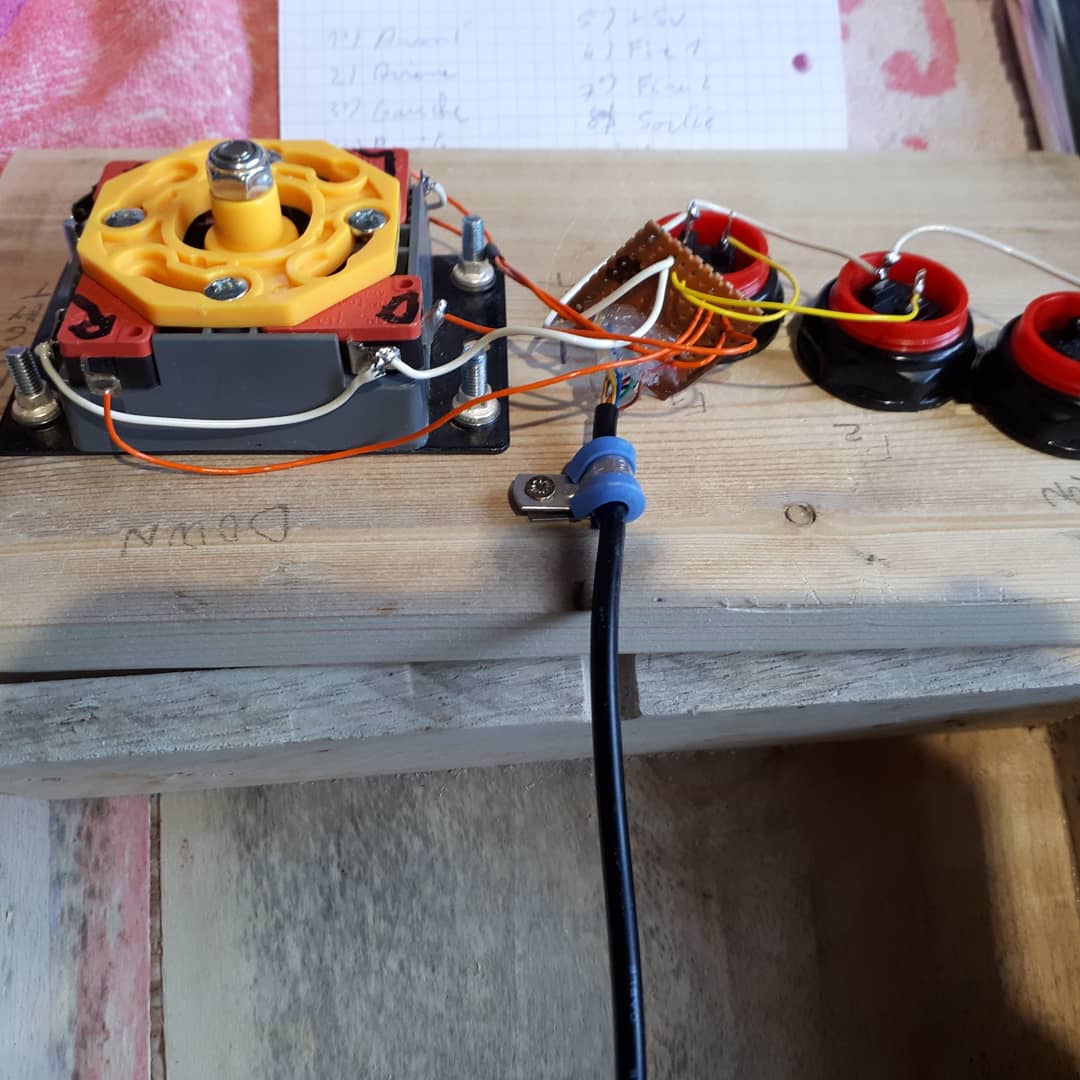

Le câblage est simple , les fils blanc sont les masses , relié port 8 du msx (je sais le msx à la masse borne 9 ,mais j 'ai câblé façon Atari) .
Les 4 fils oranges les directions et les 2 jaunes les tirs .
Pour le câble db9 j'ai utilisé une rallonge d'1,8m .
Pourquoi 3 boutons ? Le dernier sera le bouton Run pour émuler une manette Hypershot , je l'ai pas encore câblé car il me manque un interrupteur .

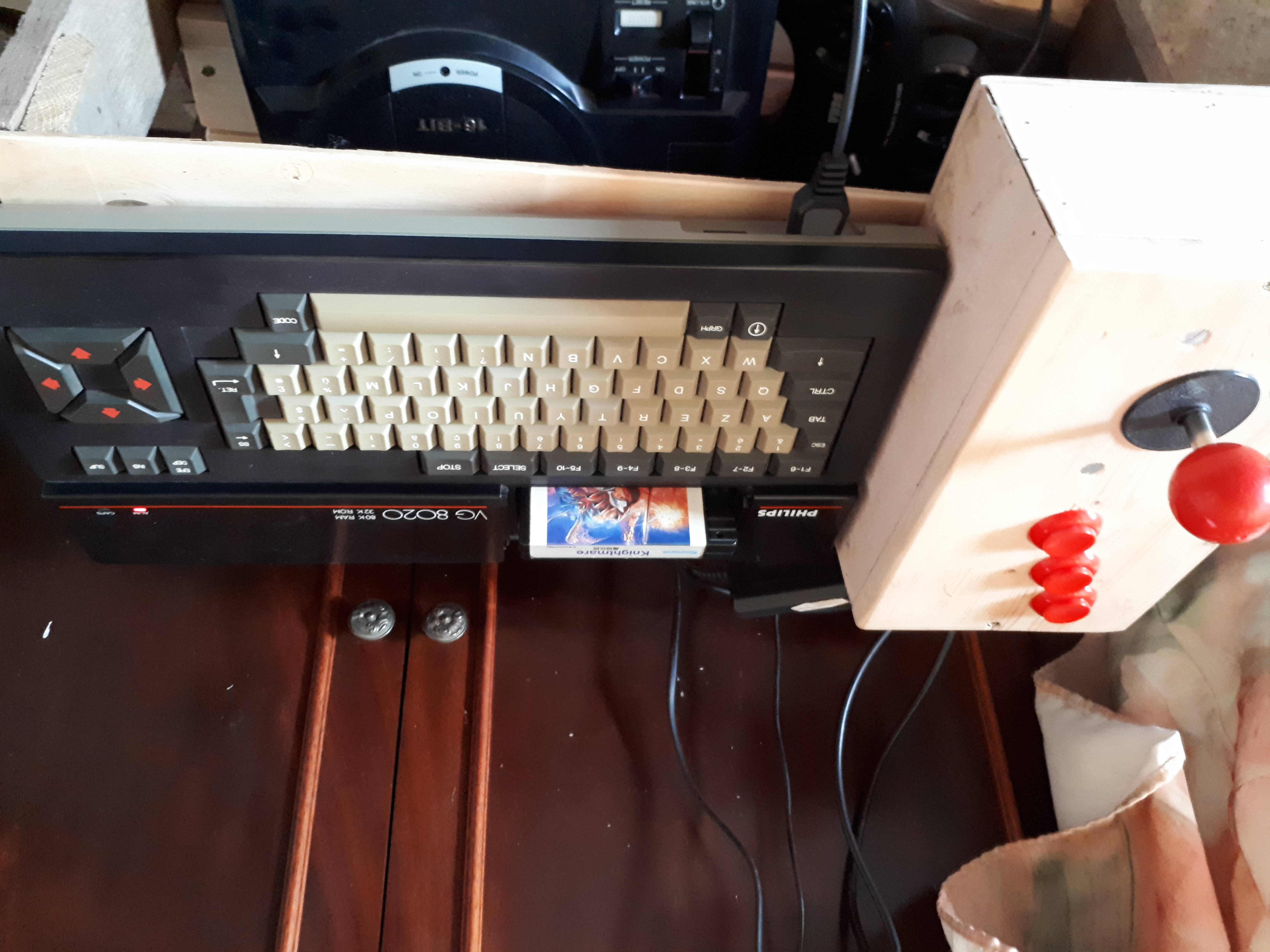

Malgré la taille imposante de la boite , je le trouve pas assez large , par contre je confirme que c'est génial sur Knightmare ou Nemesis .
Le câblage est simple , les fils blanc sont les masses , relié port 8 du msx (je sais le msx à la masse borne 9 ,mais j 'ai câblé façon Atari) .
Les 4 fils oranges les directions et les 2 jaunes les tirs .
Pour le câble db9 j'ai utilisé une rallonge d'1,8m .
Pourquoi 3 boutons ? Le dernier sera le bouton Run pour émuler une manette Hypershot , je l'ai pas encore câblé car il me manque un interrupteur .
Malgré la taille imposante de la boite , je le trouve pas assez large , par contre je confirme que c'est génial sur Knightmare ou Nemesis .
on achéte une rallonge DB9 male DB9 femelle qui se trouve trés facilement sur le Net et on la coupe sans pitié
on peut garder un bout de 30cm avec la prise femelle ça peur re-servir
comme les joysticks GX4000 vont sur un MSX celle ci convient parfaitement
https://www.r2tronik.com/fr/videogame-systems/288-rallonge-db9-malefemelle-pour-amstrad-cpc-cpc-464-6128-gx4000-0715235390993.html
on peut garder un bout de 30cm avec la prise femelle ça peur re-servir
comme les joysticks GX4000 vont sur un MSX celle ci convient parfaitement
https://www.r2tronik.com/fr/videogame-systems/288-rallonge-db9-malefemelle-pour-amstrad-cpc-cpc-464-6128-gx4000-0715235390993.html
JIPEMSX :
on peut garder un bout de 30cm avec la prise femelle ça peur re-servir
Enfin qqun qui a de la jugeote
Combien de fois, j'ai râlé sur mon frère quand il coupe à ras les cordons secteur, en me disant :
-"Mais à quoi ça pourrait bien servir ?.... Poubelle
"A Quoi je répond :
"Ben par exemple quand t'a besoin de la lumière dans une pièce en travaux , tu mets une douille et une ampoule sur la fiche
"--------
A ce prix là, 5/6 euros, c'est raisonnable
Edité par TurboSEB Le 24/07/2020 à 13h39
