L'atelier Alim FSA1 et HB F1
Je reprends un vieux post de Galine concernant les alims de Panasonic FSA1 et Sony HB F1

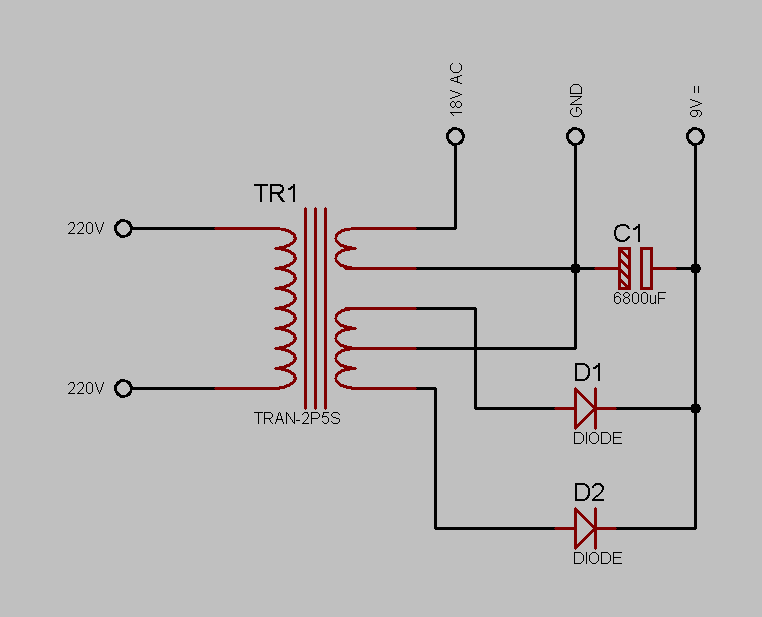

Galine avec Jipe avaient décortiqués l'alim et ce dernier avait fait un schéma
Est il possible de trouver ce genre de tranfo ?
Si non est il possible de le refaire avec 2 transfos ?
Galine avec Jipe avaient décortiqués l'alim et ce dernier avait fait un schéma
Est il possible de trouver ce genre de tranfo ?
Si non est il possible de le refaire avec 2 transfos ?
on peux le faire avec 2 transfos 2x9
le premier a les 2 enroulements en série pour obtenir le 18v ~
le second avec les diodes sur chaque enroulement pour le 9v=
ne pas oublier de relier les GND
le premier a les 2 enroulements en série pour obtenir le 18v ~
le second avec les diodes sur chaque enroulement pour le 9v=
ne pas oublier de relier les GND
Cool, c'est ce que je pensais
A ton avis il faut prendre quel ampérage ?
A ton avis il faut prendre quel ampérage ?
La conso du F1 fait 1,2 A
Ouf, des 2.4VA seront abordables que de 15VA
Ouf, des 2.4VA seront abordables que de 15VA
220v x 1.2A = 264w il doit y avoir erreur dans la mesure
il faut prendre le courant coté 220v
si la machine est en 100v x 1.2A on obtient 120w mais ça ne va pas pour autant
si la mesure est coté continu 1.2A x 9v = 10,8w ce qui correspond a 11VA donc plus proche des 15VA que des 2.4VA
il faut prendre le courant coté 220v
si la machine est en 100v x 1.2A on obtient 120w mais ça ne va pas pour autant
si la mesure est coté continu 1.2A x 9v = 10,8w ce qui correspond a 11VA donc plus proche des 15VA que des 2.4VA
Je m'y perd
Le tranfo est en 110V
Il est inscrit sur l'ordinateur : DC9V 1,2A - AC18V 170mA
Le tranfo est en 110V
Il est inscrit sur l'ordinateur : DC9V 1,2A - AC18V 170mA
on décortique
DC 9V 1,2A -> courant continu , tension = 9V , intensité 1,2A ce qui nous fait une puissance en Watts de 9 x 1,2 = 10,8W
AC 18V 170mA -> courant alternatif , tension 18V , intensité 170mA ce qui nous fait une puissance de 18 x 0,17 = 3,06W
donc il faut 2 transfo un de 11VA mini pour le continu et un de 3VA mini pour l'alternatif
DC 9V 1,2A -> courant continu , tension = 9V , intensité 1,2A ce qui nous fait une puissance en Watts de 9 x 1,2 = 10,8W
AC 18V 170mA -> courant alternatif , tension 18V , intensité 170mA ce qui nous fait une puissance de 18 x 0,17 = 3,06W
donc il faut 2 transfo un de 11VA mini pour le continu et un de 3VA mini pour l'alternatif
sinon pour la partie continue , c'est possible avec des piles
perso , je verrais plutot au depart du transfo , un pont redresseur a diode avec un regulateur de tenssion , au vue de la faible puissance demander (mais bon c'est loin tout ca )
donc avec un seul transfo simple
Edité par
TurboSEB
Le 17/09/2012 à 20h39
perso , je verrais plutot au depart du transfo , un pont redresseur a diode avec un regulateur de tenssion , au vue de la faible puissance demander
(mais bon c'est loin tout ca )donc avec un seul transfo simple
Edité par
TurboSEB
Le 17/09/2012 à 20h39
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Il faudrait vérifier mais je pense que tout ça est dans la machine
Le 18V AC pour le +12 et -12 DC
Le 9V DC pour le 5Vdc
Pour les transfos, c'est vrai que j'aurais pu avoir l'info ailleurs mais c'est quand même plus simple, rapide et à propos ici
Le 18V AC pour le +12 et -12 DC
Le 9V DC pour le 5Vdc
Pour les transfos, c'est vrai que j'aurais pu avoir l'info ailleurs mais c'est quand même plus simple, rapide et à propos ici
